Прессостато пер помпаджио

Заглавие этой статьи вовсе не означает ни названия нового блюда итальянской кухни, ни сицилийского ругательства, ни постулата скептицизма Мишеля Монтеля — просто такие слова написаны в инструкции к реле давления, изготовленного под итальянским брендом Italtecnica: pressostato per pompaggio дословно переводится как «переключатель давления насоса». То есть, речь пойдёт об автоматике, без которой использование гидроаккумулятора, мягко говоря, не имеет смысла.

Задача реле — следить за поддержанием давления в системе водоснабжения в установленных пределах: включать насос когда давление понижается ниже нижнего предела и отключать, когда давление достигнет верхнего значения в назначенном диапазоне.

Читать дальше...

Ассортимент подобных девайсов сводится к трём большим категориям: китайские, итальянские и западноевропейские, главным образом, немецкие и голландские. Наверняка существуют и «заокеанские», но они к нам не добираются: даже до середины Днепра долетает, как авторитетно утверждал Николай Васильевич, редкая птица, а уж полёт реле давления через океан представляется нереальным в принципе.

Китайская продукция была отметена сразу и категорически (я не настолько богат, чтобы кормить миллиард), за ней последовала и западноевропейская (я не настолько богат, чтобы приобретать предметы роскоши). В общем, разумной альтернативы итальянским изделиям я не нашёл — подороже китайских, но раз в девять дешевле германских. При этом продавец клятвенно заявлял, что это «итальянская, а не китайская Италия», дескать, на севере страны (Падуя расположена на «ботфорте Апеннинского сапога»), в отличие от всяких южных сицилий–неаполей народ стремится работать сам, а не перегружать всё на хлипкие плечи жителей Поднебесной.

Кроме классификации по странам–производителям, устройства делятся на механические и электронные: первые срабатывают (включают–выключают насос) под воздействием пружин (замыкают–размыкают электрические контакты), а во вторых запрятан какой–то хитрый шайтан, который гоняет разные электроны–шмелектроны внутри коробочки, моргая циферками на экранчике и, в конечном итоге, всё так же включая–выключая насос, чтобы держать заданный уровень давления в системе.

В процессе поиска исполнителя для монтажа водопровода мне пришлось пообщаться с несколькими кандидатами, и все они дружно и без колебаний отдавали предпочтение механическим реле — кто я такой, чтобы оспаривать мнения практиков?

В общем, выбрал механическую модель PM/5G (см. фото вверху справа), предназначенную для регулирования давления воды в диапазоне от 1 до 5 бар (предустановлены 1,4 бара для включения насоса и 2,8 бара для остановки), электрическая часть может работать под напряжением до 250 В и силой тока до 16(10) А — не имею никаких идей по поводу указанного в скобках числа и обратился в Italtecnica за разъяснениями (может быть, мне даже ответят), степень защиты устройства IP44 (защищено от предметов размером от 1 до 2,5 мм и водяных брызг).

Избранный мной производитель выпускает несколько линеек «переключателей давления» (электронные позиционируются как «контроллеры давления и потока»):

• PM (как у меня) — для систем подачи воды,
• PMA — для газовых систем, компрессоров,
• PMR — для систем отопления,
• PS — для различных бытовых и промышленных приложений, с упором на противопожарные системы,
• PT, PТA — трёхфазные варианты соответствующих однофазных моделей, рассчитанные на напряжение до 500 В (однофазные — до 250 В),
• LP, LPR — реле с защитой насоса от «сухого» хода.

Если открутить пластмассовую кнопку–фиксатор, крепящий прозрачный корпус (на фото внизу слева указана голубой стрелкой), то пытливому взгляду откроется богатый внутренний мир реле, в состав которого входят: основная пружина и индикаторной школой, по которой устанавливается давление включения насоса (обозначена цифрой 1), пружина–дифференциал, с помощью которой регулируется разность давлений от включения до выключения (2), клеммная колодка (3)для подсоединения кабелей питания от розетки (пара LINE) и насоса (пара MOTOR), кабельные вводы (4) для закрепления упомянутых кабелей и штуцер с накидной гайкой ¼" (5) для встраивания девайса в систему водопровода.

На прощанье опытный продавец специализированного магазина, искушённый в сантехнических тонкостях, одобрил мой выбор, заявив, что этого прибора мне хватит надолго, года на четыре — потом его в любом случае придётся заменять. Ладно, посмотрим. Время пошло.

Тот, что держит биту

Когда я только начал работать импульсным шуруповёртом, заметил его «капризность» по отношению к битам: короткие (25 мм) он вообще не держит и сразу «выплёвывает», а остальные иногда приходится принудительно защёлкивать в патроне (фиксатор туговато ходит). В сервисный центр обращаться как–то не хочется, приходится выкручиваться (каламбур–с!), в смысле изощряться, подбирать рабочие органы, на которые шуруповёрт не будет «сердиться».

Вот и на удлинитель DeWalt, который пришёл ко мне в наборе для импульсника, не вызывал каких–либо нареканий у моего «шурика», однако, в последнее время шток держателя начал заедать в патроне и с трудом извлекаться из инструмента.

Читать дальше...

Тенденция меня не на шутку встревожила: если дело так пойдёт дальше, то в обозримом будущем держатель так заклинится в патроне, что таки придётся искать сервисный центр. Решил предупредить крупномасштабную трагедию и приобрёл другой держатель, известной торговой марки USH (см. фото вверху справа), который изготовлен в Германии, в отличии от китайского происхождения тоже известной торговой марки DeWalt.

«Немец» приглянулся мне ещё и потому, что короче и не такой массивный, как «китаец» (на фото внизу слева верхний держатель — USH, нижний — Dewalt). Практическое испытание показало, что шуруповёрт благосклонно «сотрудничает» с новым битодержателем: и фиксирует его в патроне надёжно, и освобождает–выталкивает без каких–либо задержек и сопротивления. Кроме того, мне показалось, что в USH магнит посильнее, чем у предшественника, но убедительного подтверждения предоставить не могу.

Когда появилась свободная минутка, достал я свой микроскоп и внимательно изучил проблемную часть старого битодержателя: похоже, его шток оказался слишком толстым и при длительном использовании образовались заусенци (на фото внизу отмечены стрелками), которые и препятствовали освобождению держателя из патрона.

И последний штрих: продукция произведена для львовской компании «Вірок», которая поставляет инструменты многочисленных иностранных брендов в украинские супермаркеты, причём не только хозяйственные (адрес сайта и логотипы отечественной компании указаны на упаковочном блистере).

Горячее сердце водопровода

Одновременно с покупкой гидроаккумулятора, — время поджимало, неотвратимо приближалось начало монтажа внутреннего водопровода, — приобрёл и водонагреватель, именуемый среди широких масс трудящихся бойлером. Несмотря на условно состоявшуюся газификацию моего домостроения (она замерла пять лет тому назад на стадии присоединения к трубе и подача топлива станет возможной после приёма дома в эксплуатацию), перспективы обогрева строения газом я не вижу: использование для этих целей электрических панелей — почти решённый вопрос. Поэтому и проблему снабжения семьи горячей водой приходится тоже решать «по–электрически».

За последний месяц подкорректировал свои представления об объёме устройства: он должен вмещать в себя (и нагревать) никак не меньше ста литров. Пристальное внимание решил также уделить мощности нагревающего элемента — модели «слабее» двух киловатт вообще не рассматривались (это ж сколько приходится ждать пока вода в них нагреется).

Читать дальше...

В общем, остановил свой выбор на украинско–французском продукте, изделии торговой марки Atlantic. Определяющими при выборе оказались весьма неплохие отзывы об этих бойлерах, практически неограниченные возможности по ремонту и обслуживанию (завод находится в Одессе), приемлемая цена и трубчатый электронагреватель (ТЭН) мощностью 2500 Вт. Модель называется O'Pro Turbo VM 100 D400–2–B, и если первая часть названия поддаётся расшифровке, то значение «хвоста», начинающегося с „2“ остаётся для меня загадкой. Что касается понятного фрагмента, то O'Pro обозначает особую патентованную технологию защиты ТЭНа, увеличивающую строк его службы на 50%, Turbo — повышенную мощность нагревателя, VM — вертикальное исполнение, 100 — ёмкость бака и D400 — диаметр (скорее всего, внутренний).

Технические характеристики моего бойлера: габаритные размеры ∅433×1019 мм, вес 26,7 кг, рабочее давление на входе 1–6 бара (при 8 барах срабатывает предохранительный клапан и избыточное давление сбрасывается наружу), температура окружающей среды должны находиться в диапазоне от 10 до 40°C, внутренний бак покрыт стеклоэмалью, пространство между внутренним и наружным баками заполнено пенополиуретаном, медный ТЭН «мокрого» типа (непосредственно контактирует с нагреваемой водой), температура нагрева устанавливается механическим термостатом при помощи поворота ручки на корпусе (максимально 65°C), а при аварийном срабатывании тепловой защиты (скачки напряжения, образование накипи на ТЭНе) работа терморегулятора может быть возобновлена путём нажатия кнопки, которая находится под защитной крышкой (крышку придётся снять, выкрутив шуруп), индикатор нагревания показывает условный уровень температуры в середине бака (точные значения не предусмотрены). Подключение к электрической сети выполняется трёхжильным медным кабелем с сечением жилы 1,5 мм², степень защиты IP24.

Сервисное обслуживание бойлера должно производиться каждые два года и включать в себя: очистку бака и фланца ТЭНа от накипи, замену магниевого анода, проверку внутреннего состояния бака, ТЭНа, прокладки, фланца, электрического блока управления и предохранительного клапана. Гарантийный срок — 2 года, срок службы — не менее 8 лет.

Что касается дополнительных сведений о продукции и производителе, то большое количество украинских компаний заявляют о своём «официальном» статусе, публикуя сайты на разнообразных доменах и поддоменах с неизменным названием atlantic. Тем не менее, сайт французской компании указывает только харьковскую компанию «Атлантик–Гейзер», как дочернюю.

Фильтр латунный висел и побрызгивал дырочкой в правом боку

«Пришла беда, откуда не ждали». Всем, вроде бы, хорош магистральный сетчатый фильтр грубой очистки ICMA 750, но сразу же после установки по месту предательски потёк: сначала непонятно откуда появилась капе́ль с корпуса, а потом с задорными и веселым журчанием брызнула струйка водички из колбы (см. фото справа).

На мой истошный вопль по «вайберу» продавец отреагировал моментально — подключил к решению проблемы сервисный центр, обслуживающий изделие по гарантии. Сервисный центр является структурным подразделением компании «Sandi+» и, как нетрудно догадаться, называется «Sandi Service»: он тоже проявил горячие участие в моей беде, выразив готовность быстро и бесхлопотно устранить недоразумение.

Читать дальше...

Поскольку продавец находится в Харькове, а сервисный центр — в Харьковской области, городе Чугуеве, широко известном в фольклоре плавающими по реке топорами, пришлось воспользоваться почтовым сервисом, то есть, «Новой почтой». И на следующий день посылка была уже в сервисном центре.

Но сотрудник центра, получивший посылку, главным образом выдвинул претензию по поводу разбитого в полный хлам манометра. Я аж подрастерялся, потому что, как говаривал знаменитый чугуевец Илья Ефимович Репин, «Не ждали» — манометр уезжал на Слобожанщину в целости и непорочности. Моя уверенная и непоколебимая позиция в собственной невиновности смогла преодолеть недоверие и сомнения сервисного центра (дескать, не могла «Новая почта» такое сотворить), и через пару дней, потребовавшихся для получения от производителя запасной колбы, посылка с фильтром направилась в Киев.

И вновь «пришла беда, откуда не ждали» (ни я не ждал, ни, уж конечно, Илья Ефимович): сервисный центр, как оказалось, заменил манометр, но не колбу, то есть, «дырочка в правом боку» никуда не делась. Зато высыпалась пара осколков стекла из отверстия, предназначенного для установки манометра (это как же нужно было прессануть коробку с фильтром, чтобы так расчавучить даже корпус измерительного прибора?). Потом проскочила робкая мысль: а может, всё–таки, хлопцы заменили не только манометр, но и колбу. Приложение «Лупа Плюс» на моём смартфоне особой ясности в ситуацию не внесло (см. фото внизу слева). Пришлось извлекать из закромов USB–микроскоп, и по мере повышения кратности увеличения в полной мере раскрылся «масштаб трагедии»: оказалось, что имеется в наличии не только «действующий» свищ (на фото внизу справа обозначен цифрой 1), но присутствует и запасной вариант (цифра 2), явно готовый «подставить плечо», если вдруг не раскроется основная дырка.

И снова я слёзно и возмущённо заголосил на весь «вайбер», и снова незамедлительно откликнулся сервисный центр, но на этот раз решили первыми явить акт дружбы и сотрудничества — выслали новую колбу, взяв с меня клятвенное обещание, что возвращу им ненужную бракованную. Новая деталь была внимательно, тщательно и пристально (очень внимательно, тщательно и пристально, а потом ещё раз очень–очень внимательно, тщательно и пристально) изучена, рассмотрена и обследована и признана условно пригодной для использования. Почему условно? Потому что окончательный вердикт будет вынесен только после гидравлических испытаний на месте установки. Тем не менее колбу со свищом я честно отправил в Чугуев, где она запросто сможет вольготно поплыть по реке Чуговке в составе флотилии родственных топоров.

Вскрывать фильтр, то есть, откручивать колбу я в обозримом будущем не планировал — этой процедуре должен прийти логический срок, определяемый необходимостью замены сетки, когда уже обычная промывка перестанет справляться со стандартной очисткой фильтрующего элемента. Но пришлось коренным образом менять свои планы и таки раскрутить фильтр.

Вид наружных частей устройства уже стал привычным, — основной корпус (на фото внизу слева обозначен цифрой 1) и колба (2), — поэтому интереса не вызвал. Внутри обнаружено уплотнительное кольцо (3) для резьбового соединения колбы с корпусом, а также опорная пробка (4), которая не даёт сетке (5) выпасть из белой пластмассовой втулки, установленной в корпусе. Учитывая, что свой микроскоп я ещё не успел далеко отложить, полюбовался увеличенными и сильно увеличенными видами наружной поверхности фильтрующей сетки, не пропускающей через себя частицы размером более 100 мкм (см. центральное фото внизу). После сборки внутренностей (см. фото внизу справа) осталось прикрутить новую колбу, — помним, что резьбовое сантехническое соединение, оснащённое прокладкой (цифра 3) не нуждается в дополнительных уплотнителях (лён–пакля, ФУМ–лента и т.п.), — и установить на предназначенное фильтру место.

Теперь, если беда и придёт, то уже буду знать откуда, и Илья Ефимович перестаёт быть компаньоном по неожиданности.

Водособиратель–водоотдаватель

Ещё на этапе вынашивания идеи о будущем доме немалое внимание уделялось удобству и функциональности систем жизнеобеспечения и, в первую очередь, водоснабжению. Тогда, восемь лет назад, я был твёрдо уверен, что необходимо взгромоздить на чердак расходный бак литров на тысячу, чтобы водичка самотёком поступал в краны–смесители. Потом, когда «выросло» чердачное перекрытие, пришло понимание, что впихнуть туда кубометр вряд ли получится, да и отдалённые (случайно, бессистемно подсмотренные и подслушанные) мнения посеяли сомнения по поводу достаточного напора в системе — похоже, вода будет не энергично и с журчанием вытекать, а болезненно сочиться в точках разбора.

Потом я узнал о существовании гидроаккумуляторов, устройств, которые закачиваются водой под давлением (в моём случае из скважины) и потом выдают её в точки разбора под нужным давлением. Одна беда: ёмкость этих гидроаккумуляторов, — имеются ввиду бытовые, приемлемые для использования в частном доме (о промышленных речь вообще не идёт), — совсем небольшая, гораздо меньше вожделенного кубометра. На всякий случай, решил установить две штуки по 80 литров.

Читать дальше...

И уже совсем недавно, на этапе подготовки к практическому монтажу водопровода, пришло понимание (навеянное, кстати, убедительными аргументами сантехников), что функция гидроаккумулятора лежит совершенно в иной плоскости — не снабжать меня долго и обильно водой, а предотвратить частые запуски насоса при каждом открытии крана (он от этого быстро «устаёт»). В конечном итоге остановился на одном гидроаккумуляторе, но на 100 литров, осознавая при этом, что речь идёт об объёме бака, а реальное количество воды, принятое в мембрану составит примерно 30 литров. То есть, израсходую я литров тридцать, включится насос и снова подкачает в накопитель до следующего разбора, а при длительном безостановочном потреблении вода будет поступать в кран непосредственно из скважины и только потом снова заполнит мембрану «хранилища» до достижения предустановленного давления.

Мембрана представляет собой резиновую или пластиковую (EPDM = этилен-пропилен-диеновый каучук) «грушу», вставленную в металлический бак; в бак закачивается воздух (обычно 1,5 бара), а в горловину мембраны подаётся вода — «груша» растягивается, воздух в баке сжимается, давление повышается и по достижению определённого значения подача вода автоматически прекращается.

Концепция приобрела кристальную ясность, осталось выбрать оптимальную модель с точки зрения качества конструкции и компонентов (мембраны, бака, фланца).

Наилучшим образом предъявленным требования отвечает продукция итальянской компании Zilmet, серия Ulta–Pro: заменяемая мембрана пищевого качества, повышенным объёмом мембраны по сравнению с другими модельными линейками аналогичной ёмкости бака, фланец из нержавеющей стали и верхнее крепление мембраны. Особая тщательность сварки стального бака гарантирует отсутствие внутренних шероховатостей, о которые может тереться (и истираться) мембрана, кроме того, крепление мембраны «в растяжку» по вертикали делает невозможными соприкосновения «груши» с внутренней поверхностью бака, то есть, существенно увеличивает сохранность мембраны.

Моя столитровая модель 110 Utra–Pro 100V special (код 1100010020, вертикальное исполнение) относится к серии экспортных (понятия не имею, что это означает) и предназначена для работы при температурах жидкости от –10° (воды это значение не касается, для неё всё начинается с минимальных плюсовых температур) до + 99°C и максимальном давлении 10 бар.

Внешним осмотром и обследованием установлено, что подключение устройства к водопроводу осуществляется с помощью патрубка, снабжённого наружной резьбой 1" (см. фото внизу слева), на фланце почему–то отсутствуют три болта (может, так и надо?), а опорные ножки (3 шт) выполнены из гнутого в форме швелера листа толщиной 2 мм, полкой 29 мм и стенкой 69 мм — нужно будет что–то подкладывать под них, чтобы не продавили покрытие пола. В верхней части тоже имеется патрубок, но он предназначен для подкачки воздуха при регламентных работах до 1,5 бар (фото внизу справа). В одном из каталогов указано, что с гидроаккумулятором следует использовать манометр с циферблатом ∅50 мм, диапазоном измерений от 0 до 12 бар и соединительным штуцером ¼", но это отдельная тема.

Довольно неожиданным и, мягко говоря, не очень приятным явлением оказалось отсутствие брошюрки или флаера с руководством пользователя: вместо этого на упаковке (весьма непрезентабельных вида и качества) и ярлыке, приклеенном к корпусу напечатан QR–код , по которому меня должны бы привести к электронной инструкции на сайте производителя. Такую инструкцию я нашёл, но они ничего не добавила к тому, в чём я успел разобраться самостоятельно. Ещё одно описание нашлось на британском сайте, представляющем Zilmet на Островах, но и та оказалась недостаточно внятной.

Поскольку речь зашла о QR–коде, хочу опубликовать в этом формате контактные данные продавца, у которого покупал гидроаккумулятор и электрический бойлер. Парень оказался весьма общительным, подробно обсудил со мной многие технические характеристики и тонкости выбора нужных мне изделий, а в последующем проявил недюжинную исполнительность и ответственность при доставке. Спасибо!

Почему QR–код? Мне кажется не совсем этичным открытым текстом указывать контактные данные, а если кто–то заинтересуется хорошим поставщиком в Броварах, то сможет получить все необходимые для связи данные.

Единственное, что удалось дополнительно выяснить, так это рекомендация проверять давление воздуха в баке (1,5 бара) каждые полгода.

Канализация имени Евросоюза

Сегодня, в 174–ю годовщину со дня рождения Н.Миклухо–Маклая, решил опубликовать отчёт о монтаже внутренней канализации на первом этаже моего, всё ещё строящегося, дома. А приплёл я сюда знаменитого козака–земляка только по той причине, что ни ко мне лично, ни к моей канализации, ни, тем более, к Евросоюзу (какой, к бесу, ЕС в конце XIX века?), он не имеет никакого отношения (от слова «вообще») — просто так совпало в хороший денёк.

Зато Евросоюз имеет к канализации в моём доме самое непосредственное отношение: именно предприятия, расположенные и работающие на его территории, изготовили трубы и соединители–переходники, которые и вошли в состав внутридомовой системы удаления, пардон, нечистот. Можно было, конечно, воспользоваться продукцией украинских, должен заметить, весьма многочисленных, компаний, но уже неоднократно упоминавшийся в этом блоге богатый жизненный опыт, — пока ещё не отягощённый на седьмом десятке жизни старческим маразмом–деменцией (тьфу–тьфу–тьфу, шоб не сглазить!), хотя стартовый пассаж про Миклухо–Маклая может вызвать некоторые сомнения у впечатлительного читателя, — настоятельно порекомендовал не слишком экономить.

Читать дальше...

Впрочем, от соблазна сэкономить я полностью избавиться не сподобился: с одной стороны, у продавца (я всё покупал в «Эпицентре») не оказалось всех нужных компонентов одного производителя, а с другой стороны, раз уж пришлось комплектовать «сборную солянку», то с лёгким сердцем смог отказаться от неприлично дорогих изделий в пользу таких же, но по вполне разумной цене. Хотя все, повторюсь, из стран Евросоюза.

Немецкую «фракцию» в моём наборе представляет Остендорф (Gebr. Ostendorf Kunststoffe GmbH) как с постепенно устаревающей серией HT, так и с новой линейкой продукции HT Safe (см. фото внизу слева), отличающейся трёхслойным уплотнением, малой шумностью, устойчивостью к возгоранию (рецептура полипропилена PP–H) и двадцатипятилетней гарантией. Также немецким считается и бренд Магнапласт, но в силу транснациональности и глобализации мои немецкие магнапластовские трубы и фитинги оказались сделанными в Польше (известно также о наличии производств этой фирмы в Италии) по технологии HT Plus, очень похожей на остендорфовскую HT Safe: и почти не шумит, и состоит из специального негорючего полипропилена PP–H с натуральными добавками (см. фото внизу справа).

Польскую «тему» в моей подборке продолжает бренд Пластимекс (см. фото внизу слева). В этой компании, похоже, работаю ребята попроще: их продукция изготовлена из незатейливого полипропилена (PP без всяких там PP–H) или ПВХ, да и полипропиленовая линейка отмечена простым HT без всяких там безопасностей (HT Safe) и плюсовостей (HTplus).

Вообще–то, аббревиатура «HT» расшифровывается как High Temperature, то есть, характеризует способность полипропиленового изделия функционировать при повышенных температурах, примерно до 90°C.

Что касается последнего «участника» моей канализации, чешской продукции Wavin Ekoplastik (см. фото внизу справа), то там всё оказалось настолько всё запутанно, что… Посудите сами: на сайте бренда вообще отсутствуют какие–либо сведения о трубах канализации. Транснациональная компания Wavin, с 1955 года работающая в сферах водоснабжения, водоотвода и климатконтроля, имеет представительства в сорока странах и регионах планеты (включая Чехию, Украину), а сама входит в группу Orbia. В общем, дело тёмное и запутанное с подозрительным душком.

В процессе монтажа труб оказалось, что я «промахнулся» с одним из колен и пришлось срочно докупать поворотное под прямым углом вместо под 45°.

На самом деле там угол не совсем прямой, а на два с половиной градуса меньше (∅110/87/5°) — уклон форева! Стараясь выдержать «марку», выбрал тоже евросоюзную продукцию, на этот раз итальянскую. Вообще–то, продукцию под торговой маркой Valsir изготавливается на заводах ещё в четырёх странах, кроме Италии, включая Польшу. Даже в Украине имеется производство канализационных труб, «родственников» Valsir, но уже под румынским брендом Valrom («корни» всё равно растут из Италии).

Несмотря на то, что сайт компании особо не распространяется о тонкостях материала, из которого изготавливаются полипропиленовые системы, выбитые на изделия обозначения дают достаточную пищу для размышлений. Судя по всему, в производстве используется всё тот же улучшенный полипропилен PP–H, который позволяет использовать трубы при более высоких температурах — обозначение «HTB» явно намекает на что–то типа HT–Safe или HTplus. Как бы там ни было, но даже изготовленное на польском заводе изделие Valsir выглядит предпочтительней просто польского изделия Plastimex (я так думаю).

А вот с крепежом решил не выёживаться и воспользовался продукцией «рідного вітчизняного виробника», компании «Лион» из г. Днепр.

Продукция представлена хомутами со шпильками и дюбелями трёх размеров (для труб диаметром 32, 50 и 110 мм) и двух цветов (чёрные и серые). Я запасся серенькими под ∅50 и 110 (см. фото слева). Фиксировать канализационные и, как уже выяснено, очень европейские трубы, мне необходимо в деревянных конструкциях каркаса (внутренняя стена и пол) и газобетонной срединной стене (по ней проляжет ветка к мойке кухни и стояк на второй этаж ко второму санузлу).

Если с древесиной никаких проблем не предвиделось («саморезная» часть шпильки заходит в дерево как дети в школу), то с газоблоками есть серьёзная, можно сказать, громадная проблема: говорят на одной недавно расшифрованной шумерской табличке (III тысячелетие до нашей эры) написано «Не используй распорный дюбель в газобетоне!», поэтому пластиковые растопыренные цилиндрики были немедленно сняты и удалены. К проверенным и надёжным альтернативам этому варварскому способу крепления недавно в моём арсенале прибавился ещё один, отдающий милым давнишним дедовским подходом — на деревянных «чопиках»

Первым делом нарезал сами «чопики» из держака для грабель ∅28×60–65 мм (см. фото внизу слева), затем перьевым пером (режет газобетон легче, чем дерево) высверлил отверстия в стене, тщательно их прочистил и продул (см. центральное фото внизу), после чего смазал деревянный чоп монтажным клеем (под рукой оказался акриловый) и плотно вставил в стену (см. фото внизу справа).

Шпилька кронштейна имеет полностью круглое сечение (недоработали изготовители — нужно бы предусмотреть шлиц на свободном от резьбы пространстве, чтобы можно было захватить и провернуть её ключом), поэтому пришлось на винтовую часть устанавливать контргайку и уже за неё вкручивать саморезную часть в деревяшку (см. фото внизу). А дальше — совсем просто: кронштейн фиксируется на шпильке гайками, после чего в нём зажимается канализационная труба (стояк).

Но перейдём уже собственно к канализации, а то всё трубы да хомуты…

Параллельно с обустройством внутренней канализации я интенсивно искал исполнителя для прокладки водопровода холодной и горячей воды, и меня поразила внушительная цена услуг по монтажу полипропиленовых канализационных труб. Казалось бы, чего проще — вставляй, как в конструкторе «Лего» трубу в трубу (или колено, или тройник), соблюдая нужную длину, направление и уклон (для труб ∅50 — 3 см на каждый метр, для труб ∅110 — 2 см на каждый метр) и будет тебе счастье: даже увлекательно и креативненько. Главное, что никакой специальный инструмент не требуется, кроме пилки (если требуется отрезать лишнюю длину), ножа (чтобы срезать фаску) и жидкого мыла (чтобы облегчить вход торца устанавливаемой трубы в уплотнитель ранее установленной).

В общем, ни секунды не сомневаясь в успешности монтажа канализации своими силами, энергично и решительно занялся увлекательным делом составления «икебаны» из пластиковых труб.

Исходные условия: вход в дом наружной канализационной трубы, он же выход внутренней канализации в наружную (на фото справа обозначен цифрой 1), уже подсоединённый к канализации трап в ПЭЖе (цифра 2) и перепускная труба от трапа в санузле (не получилось дотянуться до канализационной трубы, пришлось выкручиваться через перепуск в основной трап; цифра 3).

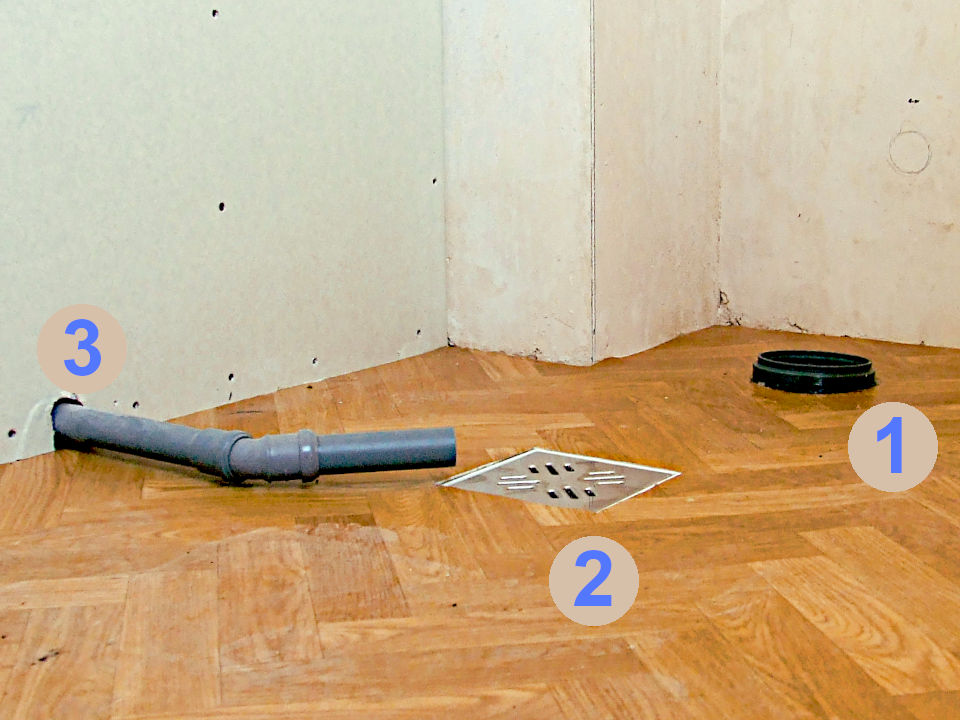

Первым делом пробурил отверстие в газобетонной центральной стене (см. фото внизу слева): там, за стеной будет кухня, а кухня без мойки — как свадьба без невесты, ну и, продолжая логическую цепочку, мойка без слива тоже никак не ассоциируется с торжественным бракосочетанием. Поэтому на «прощальное» (здесь стоки прощаются с внутренней канализацией) отверстие (цифра 1) последовательно устанавливаются тройник 110/87,5° для дальнейшей разводки по хозяйственному помещению и тройник 110/50/87,5° для приёма слива кухонной мойки (цифра 4 на центральном фото внизу). В горизонтальной плоскости к первому (нижнему) тройнику присоединяется тройник 110/50/45° для патрубка слива из ванны (цифра 5).

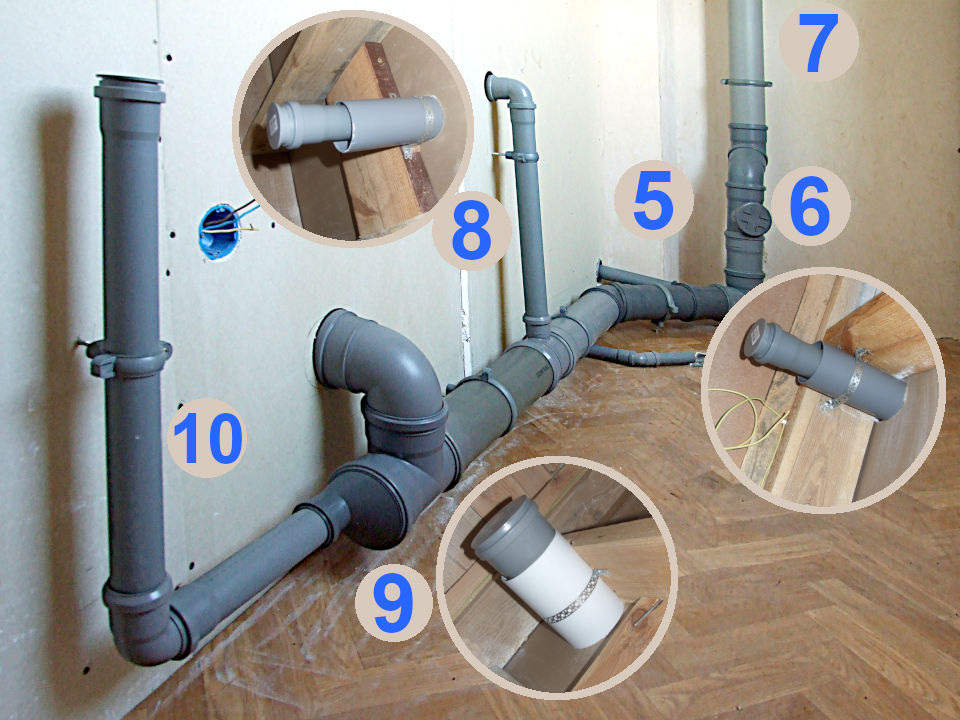

«Прирост» канализации происходит почти одновременно по двум направлениям: и в высоту — добавляется ревизия (цифра 6 на фото внизу) и стояк (цифра 7), на котором виднеется ранее детально рассмотренное крепление, и в длину — через тройник 110/50/87,5° подключается слив из умывальника (цифра 8). И снова тройник 110/87,5°, но на этот раз он предназначен для подключения слива унитаза (цифра 9), а последний в этой линии элемент — присоединённый через редукцию 110/50 патрубок для слива из стиральной машины (цифра 10). Для прохода труб из ПЭЖа в смежный с ним санузел (за каркасно–гипсокартонной стенкой) пришлось установить гильзы: для труб ∅50 я их сделал из тоже канализационной трубы чуть большего диаметра (∅70), а для ∅110 пришлось отрезать кусок от вентиляционной пластиковой трубы ∅125 мм (см. врезки на фото внизу).

И первый этаж готов.

Магистральный сероводродудаляющий обезжелезывающий, колонный, угольный, промывной

После подробного и дотошного рассмотрения всех трёх составных частей моего противосероводородного и антижелезного фильтра (ёмкость–колонна, фильтрующий агент–активированный уголь и переключатель режимов работы–управляющий клапан — на фото справа соответственно цифры 1, 2 и 3) настало время объединить всё «в кучу», привести в состояние, пригодное к использованию.

Процесс сборки, вообще–то, прост и незатейлив: нужно засыпать реагент в ёмкость и закрутить управляющий клапан «насадив» его на подъёмную трубу.

Читать дальше...

Сначала потренировался надевать на чуть торчащий конец подъёмной трубки управляющий клапан с закреплённым на нём защитным ситом (см. фото внизу слева): после засыпки в колонну фильтрующего материала потребуется предельная точность. Сделал, как положено в спорте, три подхода — всё прошло как учил ослик Иа: «Входит и выходит… Замечательно выходит!».

Потом заткнул куском поролона подъёмную трубу (чтобы туда не попали угольные гранулы) и, воспользовавшись когда–то сооружённой по другому поводу воронкой из пластикового бака (идеально подошла по размеру горлышка), перемерял все 25 кг фильтрующего материала. Тому, кто пойдёт моим путём завещаю обязательно надеть респиратор: избежать угольной пыли не удастся, и она покрывает и проникает всюду (см. центральное фото внизу).

В итоге, на заполненный чуть более, чем наполовину бак (почти идеальное соотношение объёма колонны, 105 л и активированного угля, 58 л) легко и быстро взгромоздил управляющий клапан, — не зря же тренировался, ёлкин цвет (см. фото внизу справа).

Систему забора рассола и наполнения рассольного бака решил пока оставить в покое: во–первых, она «на данном историческом этапе» не нужна и вряд ли вообще может понадобиться, хотя есть задумка попробовать приспособить её для аэрации, то есть, время от времени всасывать через это патрубок воздух для усиления окислительной способности угля (но это вопрос отдалённого будущего). А во–вторых, пиптик, предназначенный для соединения с рассольным шлангом (цифра 1 на фото внизу слева) совершенно не фиксируется в отведённом для него патрубке: скорее всего, зажать его можно будет только вместе с натянутым на конус (наружный диаметр изменяется от 6,1 до 7,6 мм) гибким шлангом. Ещё не забыть бы, что красная прокладка, регулирующая поток рассола (цифра 2) должна устанавливаться выпуклостью внутрь (существуют вкладыше ещё девяти цветов, различающиеся пропускной способностью).

В заключение накрутил штуцер под шланг на патрубок для выпуска промывной воды (см. фото внизу справа): он оказался ступенчатым — похоже, допускает использование шлангов двух размеров 11,7 и 13,4 (это внутренние диаметры)

Итак, фильтр готов к пуску в эксплуатацию. Теперь нужно правильно его «инициализировать», но это уже отдельная проблема.

Магистральный сероводородудаляющий обезжелезывающий — промывной (часть 3)

Если на предыдущих этапах изучения компонентов моего водяного фильтра, резервуара–колонны (на фото справа обозначена цифрой 1) и реагента–засыпки (цифра 2) меня не покидали подозрения в китайском происхождении компонентов, то даже при беглом ознакомлении с управляющим клапаном (цифра 3) какие–либо сомнения меня окончательно и бесповоротно покинули: инструкция гордо и открыто заявляет, что устройство изготовлено в Поднебесной.

На титульной странице инструкции к многофункциональному клапану управления потоком для систем водоподготовки (это его полное, официальное именование) перечислены номера десяти патентов, зарегистрированных в девяти странах Азии, Австралии и Америки, а также международный патент (впрочем, речь может идти о единственном техническом решении, защищённом по всему миру).

Читать дальше...

Изготавливает этот «навороченный» девайс компания Wenzhou Runxin Manufacturing Machine Co. Ltd., базирующаяся в городском округе Вэньчжоу провинции Чжецзян.

Клапан, мне досталась модель F64A1 (по–новому 61104) представляет собой пластмассовое устройство, имеющее резьбовой патрубок 2,5" (наружный) для установки на бак–колонну (на фото внизу слева обозначено цифрой 1), входное и выходное резьбовые отверстия 1" (внутренняя) для подключения к водоводу (цифра 2, второе отверстие расположено симметрично на невидимой стороне), металлический «штурвал» для переключения режимов работы (3), патрубок для подключения промывочного шланга (4, по врезку с комплектующими для этого отвода «затесались» две синие прокладки, предназначенные для входного/выходного отверстий) и штуцер для присоединения рассольного шланга (5). Внутри установочного отверстия (1) имеются резиновые уплотнительные прокладки и для крепления к баллону, и для фиксации подъёмной трубы (на центральном фото внизу направление обозначено голубой стрелкой), а также зацепы для байонетного крепления верхнего защитного сита (по зелёной стрелке).

Управляющее колесо клапана может принимать пять фиксированных положений:

• SERVICE (иконка — песочные часы), основной режим работы: воды запускается через входное отверстие сразу в ёмкость, а выпускается, под давлением в магистрали, по подъёмной трубе и далее через выходное отверстие (на фото выше справа положение отображено в самой верхней врезке, «на 12 часов»);
• BACK WASH (иконка с горизонтальным прямоугольником, поддерживаемым снизу тремя стрелками), промывка фильтрующего материала: вода поступает в ёмкость из входного отверстия реверсом через подъёмную трубу и выводится за пределы системы через промывочный шланг (врезка «на 10 часов»)
• BRINE & SLOW R. (иконка с изображением «тазика» с выходящей из него стрелкой), работа с рассолом: всасывание солевого раствора из внешнего бака через рассольный шланг, прокачивание его через фильтрующий материал, удаление отработанного рассола через промывочный шланг и медленная промывка фильтрующего вещества (после полного расходования рассола) с удалением воды через промывочный шланг (врезка «на 7 часов»). Честно говоря, я особо не вникал в особенности этого режима (а также последующих), поскольку для моей реализации фильтра с активированным углём он (они) ненужен (солевая регенерация актуально только для ионообменных смол);
• BRINE REFILL (иконка с тем же «тазиком», но входящей стрелкой), наполнение бачка для рассола: в ёмкость по рассольному шлангу подаётся требуемое количество воды (врезка «на 5 часов»). Этот режим тоже бесполезен для фильтра, использующего активированный уголь;
• FAST RINSE (перевёрнутая иконка BACK WASH), быстрая промывка: вода подаётся в бак как в режиме SERVICE, но выводится не в магистраль, а через промывной шланг (врезка «на 2 часа»). На первый взгляд быстрое прополаскивание угля никак не предполагается, но некоторые «непонятки» не позволяют ставить на нём жирный красный крест, но ограничиться жёлтеньким вопросительным знаком.

Покопавшись на сайте китайской компании, — не подумайте, что я владею путунхуа или мандарин, просто кое–где просачивалась информация на английском, — обнаружил, что мой управляющий клапан позиционируется как прибор, регулирующий работу систем умягчения воды, то есть, изначально ориентирован на применение в качестве фильтрующего агента ионообменных смол.

Зато есть, оказывается, клапаны серии F56 (например, 51104 с такими же характеристиками, что и мой F64A), но без «рассольной» составляющей: и проще, и наверняка дешевле, но продавцу фильтров гораздо проще закупить и использовать партию изделий с избыточной функциональностью, заботясь о собственном удобстве. Обидненько немного…

(продолжение следует)
(далі буде)
(to be continued)
