Главней всего — погода в доме!

Погода — совокупность значений метеорологических элементов и атмосферных явлений, наблюдаемых в определенный момент времени в той или иной точке пространства…Обычные погодные явления — это ветер, облака, атмосферные осадки (дождь, снег, град и т. д.), туманы, грозы, пыльные бури и метели.

Если известный шлягер в исполнении Л.Долиной под «погодой в доме» подразумевает отношения между мужем и женой, то меня волнует самая настоящая погода: «совокупность значений элементов и явлений» со всеми ветрами, облаками, дождями–снегами, туманами — весь набор, перечисленный в Википедии.

В первую очередь, имеется ввиду, конечно, отопление дома, хотя тема погоды никак не ограничивается температурой — важны и влажность воздуха, и его движение (ветры–сквозняки) в отдельно взятом домостроении. Именно такой, комплексный подход воссиял яркой путеводной звездой на моём небосклоне, но суровые реалии жизни внесли неизбежные коррективы в радужные мечты.

Все мои помещения можно условно разделить на три микроклиматические зоны. Во–первых, санузлы и кухня: районы влажных субтропиков с элементами кастрюльных гейзеров и африканским жаром духовки. Во–вторых, нечто похожее на Новую Зеландию — круглый год 23–25°C при оптимальной влажности и, в–третьих, зона поздней осени севера Украины.

Читать дальше...
Поздняя осень прогнозируется в неотапливаемых, но хорошо вентилируемых кладовках, а новозеландский рай очень желателен в жилых комнатах — гостиной и спальнях. В коридорах и на лестничной клетки, скорее всего, сформируется нечто переходное из первого климата во второй.

А теперь, внимание, вопрос: как это всё сделать?

Для санузлов и прихожей разумной альтернативы нет: водяные тёплые полы — и ножкам после душа–ванной будет тёпленько, и обувь, оставленная на полу у входной двери подсушится–подогреется пока семья будет по дому «рассекать» в тапочках. Конечно, целевого влияния на влажность и движение воздуха тёплые полы не оказывают, поэтому для формирования упомянутых компонентов погоды (нужной влажности и движения воздуха) санузлы снабжаются достаточно мощной принудительной вытяжной вентиляцией, чтобы обеспечить энергичное удаление водяных паров.

С избыточной влажностью и повышенной температурой кухни тоже будет вести борьбу принудительная вытяжная вентиляция, однако тёплые полы в кухне нежелательны, как, впрочем, и во всех прочих помещениях дома. Так, в «дневных», общих помещениях — кухне и гостиной — хождение по тёплому полу отрицательно влияет на сосуды ног взрослых (особенно очень или излишне взрослых) и на формирование иммунитета маленьких детей (внуков).

Если же рассуждать о ночных помещениях, то тёплые полы в спальнях избыточно нагревают всё тело спящего на кровати человека — расположенная близко к полу кровать вынуждает это самое тело находиться в перегретой зоне: воздух для дыхания должен быть свежим и немного прохладным. Дискомфорт налицо, поэтому тёплые полы и здесь нежелательны.

С коридорами и кладовками вообще просто и ясно: обогревать их незачем — достаточно того, что смежные с ними помещения тёплые.

А теперь — главная интрига: выбор системы отопления для спален, кухни и гостиной. В конкурсе принимают участие: с одной стороны, старое доброе водяное отопление с новыми, но тоже добрыми батареями–радиаторами и, с другой стороны, «последний писк моды» — воздушное отопление.

До чего ж хороша идея воздушного отопления:
  • воздух нагревается без водяных радиаторов–посредников — есть специальные газовые печи для нагрева воздуха,
  • в случае аварийной ситуации не возникнет проблем с теплоносителем — трубы водяного отопления могут лопнуть при замерзании, если не слить своевременно воду,
  • помещения постоянно принудительно проветриваются — можно регулировать количество свежего воздуха, которое добавляется в циркулирующий внутренний воздух,
  • экономичность налицо — и печь для нагрева воздуха более экономична по сравнения с водяным котлом, и тепло удаляемого избыточного воздуха утилизируется с помощью рекуператора,
  • создаваемое в помещениях избыточное давление воздуха не даёт возможности пыли и прочим вредным веществам наружного воздуха проникнуть внутрь дома,
  • с помощью дополнительных устройств и приспособлений можно управлять влажностью воздуха и насыщать озоном (ионизировать).
Ну, просто чудо, а не система!

Если кто–нибудь слабо представляет себе эту экзотику, предлагаю принципиальную схему дива дивного. На картинке слева цифрой 1 обозначен нагнетающий вентилятор, который подаёт нагретый в печи (обозначена цифрой 2) воздух в помещение 4. Горячий воздухопровод окрашен мной в красный цвет. Из помещений остывший воздух вытесняется по каналам вытяжной вентиляции (на рисунке окрашены в фиолетовый цвет) и попадает в рекуператор 3, где циркулирующий воздух очищается, увлажняется, ионизируется, к нему подмешивается внешний воздух (обозначен синими стрелками), предварительно подогревается циркулирующим в доме воздухом (в этом и заключается основная функция рекуператора) и снова поступает в печь для нагрева.

Не скрою — распалился я не на шутку от захватывающих дух перспектив, тем более, что в моей семье очень ревностно относятся к качеству воздуха в комнатах — мы буквально не можем жить в духоте, без свежего воздуха. А тут: и вентиляция, и влажность, и отопление… Короче, самая настоящая погода в доме.

Решение уже было почти принято, когда предусмотрительность, осторожность и скептицизм робко, без особой надежды на успех напомнили о себе. И, поскольку, практических шагов в направлении реализации вожделенной мечты я ещё не сделал, то решил посвятить некоторое время изучению критики этой дивной технологии.

Честно говоря, червячок сомнения зашевелился во мне с самого начала: во–первых, подаваемый горячий воздух неизбежно поднимает имеющуюся в помещении пыль, хотя и защищает от пыли внешней, во–вторых, если наружный воздух окажется каким–то образом испорченным (дым, запахи удобрений, канализации и т.п.), то нюхать его придётся во всех комнатах, в–третьих, неблагополучная атмосфера в одной из комнат (микробы больного члена семьи, табачный дым курящего гостя, испортившаяся в кладовке капуста), несмотря на фильтрацию и дезинфекцию повторно используемого воздуха неизбежно будет разноситься по всему дому.

Но не эти доводы оказались решающими в отказе от воздушного отопления (да–да, отказался я от него, извините, что не сумел сохранить интригу до конца: не судьба мне, видимо, писать детективы). Главная причина лежит в личном негативном опыте пребывания в помещениях с кондиционерами: ведь все преобразования воздуха, происходящие в системе воздушного отопления являются ничем иным, как кондиционированием. Хоть и прохладно под кондиционером знойным летним днём, а воздух он делает совершенно «недыхабельным». Я попробовал разобраться в этом феномене (качество воздуха должно бы улучшаться, а получается как всегда) и похоже, что основная проблема заключается в ионизации.

Несмотря на то, что связь качества воздуха с уровнем его ионизации изучается более 100 лет, никто толком не может ни объяснить этот эффект, ни воспроизвести природную ионизацию. У меня даже закралось подозрение, что эта ионизация сродни легендарному флогистону, который удобно объяснял необъяснимые явления в эпоху разгула мракобесия.

В общем чтобы ощутить разницу достаточно выйти в «чисто поле» и вдохнуть полной грудью: кроме запахов трав, полевых цветов, свежего сена, влажной земли, старого пруда, есть ещё что–то необъяснимо–неуловимое, что пробуждает острое желание следующий вдох сделать «ширше и глыбше». Думаю, нет необходимости объяснять, что этот же воздух, пропущенный через кондиционер или даже самый обычный вентилятор и воздухопроводы теряет всю эту прелесть полностью и окончательно.

А теперь, внимание, вопрос! Зачем городить огород с переселением за пределы мегаполиса, если живительный природный воздух убивать всеми возможными средствами? Вопрос оказался риторическим и, бросив прощальный взгляд на схему воздушного отопления, я принял решение о сооружении традиционного водяного отопления в собственном домостроении. Собственно говоря, от погоды в доме осталась только температура: проблемы с влажностью и свежим воздухом будем решать отдельно.


четверг, 29 ноября 2012 г.

Строительный ганджубас

Вот, ведь, какая штука: оказывается строительство своего дома вызывает привыкание, даже, можно сказать, зависимость. Казалось бы, закончился строительный сезон — расслабься и отдыхай. Ан нет! Настолько затянуло меня в омут возведения частного домовладения, что уже и по ночам снятся проекты и материалы. Прям–таки, кипит мой разум возбуждённый и в светлый бой вести готов. В общем, нет больше никаких сил терпеть (эдак «ломка» может начаться) и принимаю решение прекратить обещанную себе до наступления конца света передышку от забот, тем более, что до 21 декабря осталось уже меньше месяца и есть опасения, что этот обещанный всем конец света опять не состоится: кто–то что–то не успеет доделать в срок, смежники и поставщики подведут, поднимут цены на энергоносители или возникнут другие, но не менее уважительные причины.

Итак, движимый необоримым внутренним порывом, начинаю формулировать первоочередные задачи на предстоящий строительный сезон:

Читать дальше...
Стены второго этажа
Завершившийся сезон ознаменовался возведением деревянного каркаса спального этажа моего дома. Честно говоря, лелеял я в своей душе надежду (теперь–то уж можно признаться) продвинуться чуть дальше и обшить каркас снаружи листами софтборда, но суровые реалии не позволили осуществить эту благородную и светлую мечту. Должен отметить, что полученный в конце строительного сезона результат полностью соответствует принятой мной программе–максимум: меня удовлетворили достигнутые конечные результаты, и я не ропщу. Но была ещё секретная программа–супермаксимум, которой оказался присущ мой избыточный оптимизм (обшивка каркаса мягкими ДВП как раз входила в суперперечень). Лёгким движение руки, остатки от программы–супермаксимум–2012 логично и прогнозируемо превращаются в программу–суперминимум–2013.

К сожалению, предложений мягкой ДВП в Киеве, мягко говоря, маловато. Можно, конечно, очертя голову броситься в море ОСП и, таким образом, решить и проблему ветрозащиты, и проблему прочности. Но софтборд, хоть и не решает проблему прочности, зато решает, можно сказать убивает, проблему теплозащиты (OSB это не под силу). Правда, поверх мягкого ДВП придётся устанавливать силовую обшивку из шалёвки, но это тоже имеет свои плюсы: и дополнительная теплозащита, и декор экстерьера.

В итоге, за зиму–весну необходимо разобраться с мягкой ДВП (поискать, пощупать, прицениться, заказать, купить, доставить на объект) и доской–дюймовкой (заказать, купить, доставить на объект, снять фаски, пропитать защитой, покрасить лицевую поверхность).

Это уже потом будет утепление каркаса, внутренняя зашивка, финишное покрытие…
Отделка стен первого этажа
Единственное, что предстоит доделать по газобетонной кладке — это оштукатурить стены снаружи и изнутри. И всё. Блоки из газобетона толщиной 400 мм вполне самодостаточны для климатической зоны Киева в плане теплозащиты, а штукатурке предстоит выполнить декоративную функцию, а наружному слою — ещё и защиты от дождя.

Со штукатуркой проблем вообще не наблюдается: на рынке достаточный выбор «дышащих» штукатурных смесей для газобетона, а хороших исполнителей добрые люди наверняка присоветуют.
Инженерные коммуникации
А теперь — гвоздь программы, основная причина тревог и забот. Снова приходится возвращаться к «танцам от печки»: устройство системы отопления дома самым решительным и критическим образом влияет на конструкцию перекрытий, полов, перегородок, а также других систем — и газо–, и электро–, и водоснабжения. В общем, как в советские времена говорили «партия», подразумевали «Ленин», так и я, говорю «продолжение строительства», подразумеваю «отопление».

Есть от чего пойти голове кругом: хочется иметь тёплые полы в санузлах и прихожей, приточную вентиляцию с рекуперацией тепла от вытяжной, низкотемпературное водяное отопление (или всё–таки высокотемпературное?). А может, лучше воздушное отопление устроить — тогда не придётся отдельно сооружать систему приточной вентиляции?

Ну, разве можно было дожидаться конца света, когда тревога за судьбы инженерных коммуникаций родового гнезда почти лишили сна?!

А электрическая схема! Продумать отдельную ветку жизнеобеспечения (водяные и отопительные насосы, холодильник и т.п.) нужно? Нужно! Разобраться с количеством и местами установок розеток нужно? А как же! А освещение, внутреннее и наружное? А теплица? И это ещё без телевизионных кабелей (спутниковое телевидение, наверное, будет) и проводов видеонаблюдения (XXI век всё–таки!). Кстати, вопрос с элетроснабжением всё–ещё не решён в принципе: шестой месяц продолжается вялая таягомотина с циклической разработкой–согласованием–доработкой–пересогласованием проекта замены трансформатора на подстанции, но это уже отдельная тема.
В общем, ситуация складывается похожей, на ту, в какой однажды оказался Ипполит Матвеевич Воробьяниов: «Жизнь кипела и переливалась через край. Времени терять было нечего».


воскресенье, 18 ноября 2012 г.

Юбилей, verjaardag, yıldönümü, herdenking, anniversario, 記念日

Богат мой ноябрь на знаменательные даты! И годовщина социалистической революции, и день рождения изверга и самодура Александра Суворова, и завершение моего строительного сезона, и всемирный день приветствия… А сегодня — ещё и годовщина моего блога. Оказывается, ровно год тому назад я начал вести журнал своего перехода в сельский режим существования. Кстати, сегодня ещё и день рождения Деда Мороза в Великом Устюге — сколько же дедугану «стукнуло»?

Самое главное, что за этот год я выполнил то, что наметил — обзавёлся участком под Киевом и построил «коробку» вожделенного дома. Основной итог строительного сезона я уже подвёл и можно, чтоб совсем не заскучать в межсезонье, заняться подведением итогов годовалого блога–дневника — я имею ввиду промежуточные итоги, потому как рассчитываю на долгую жизнь и этого журнала, и свою собственную!

Читать дальше...
Итак, за 366 дней (год, всё–таки, високосный!) я наваял около 90 статей, эта — 82–я опубликованная (кое–что ешё есть в загашнике). Наиболее читаемыми–посещаемыми за всё время оказались публикации о проекте цокольного перекрытия: на три статьи этой тематики пришлось 11% посетительского интереса. Достаточно популярной оказалась статья про информирование ГАСК о начале строительных работ (около 5% посещений) и две публикации о проекте сарая с теплицей–вегетарием (тоже 5%). Ещё три статьи взяли однопроцентный барьер.

Однако, за последние недели и месяцы бесспорным лидером посещаемости остаётся уже упомянутая статья про уведомление о начале строительства — неизменно держится на первом месте, несмотря на различные дневные колебания интересов читателей.

А всего за год зафиксировано 9900 просмотров страниц (чуть–чуть не дотянул до десяти тысяч!) или в среднем по 27 в день, хотя в последний месяц этот ежедневный показатель составляет от 50 до 100 просмотров (понятно, что на заре своего существования блог посещался единицами).

По поводу содержания статей у меня сложилось двойственное ощущение: или они исчерпывающи, или совершенно бесполезны — за год от читателей практически не поступало комментариев или вопросов. Может быть счастливое будущее прольёт свет на эту загадку? Впрочем, я больше склонен подозревать свои статьи в недостаточной полезности: ведь читатели и рекомендуют их своим знакомым, мягко говоря, не часто.

Если же говорить о планах на будущее, то главное, стратегическое направление моих дальнейших эпистолярий — подробное и правдивое описание всего, что будет происходить вокруг и внутри моего «поместья»: проектирование–перепроектирование, строительство, отделка, обживание и всё остальное. И очень бы хотелось, чтобы катастрофически не хватало времени для составления этих подробных отчётов из–за слишком быстрого развития событий в следующем строительном сезоне.


воскресенье, 11 ноября 2012 г.

Торжественное закрытие строительного сезона 2012 года

Смажений кабанчик, курка з майонезом,
Овочі, салати…
Сядем біля хати,
Вип'ємо по чарці, заспіваєм пісню —
Ти не пожалкуєш, що за мене вийшла!

Ожидание важных событий в первой половине ноября уходит своими корнями в 95–летний период, начало которого ознаменовалось переходом от кровавого антинародного царского режима к режиму советско–социалистическому (тоже, как потом оказалось, антинародному и кровавому).

В локальных масштабах моего «родового гнезда», где я настойчиво пытаюсь «вокняжиться» с начала года, на ноябрь тоже пришлось эпохальное событие: завершение строительного сезона. Это означает, что до следующей весны мой «домострой» будет находиться в менее зрелищной, но не менее ответственной фазе проектирования и подготовки к строительному сезону 2013 года. А завершение сезона нынешнего решено ознаменовать, по давней коммунистической традиции, воскресником — праздником освобождённого и энтузиазного труда.

Чтобы не превратить воскресник в нудную трудовую повинность, решили сделать акцент на развлекательной стороне пребывания «на природе» и, вдохновлённые залихватской по форме и столь близкой по духу песенкой гурта «Степ» (фрагмент припева вынесена мной в эпиграф этой статьи), увенчали трудовой порыв приготовлением (фото справа) и коллективным поглощением шашлыков (фото внизу слева).

Читать дальше...
Невольно вспоминается классический советский фильм: «Сначала планировались торжества, потом аресты. Потом решили совместить». Вот и мы совместили.

В общем, дружными усилиями всех членов семьи (включая полуторагодовалую внучку) участок был очищен от мусора, остатки строительных материалов уложены в надёжном сухом месте, шашлык (свиной и бараний ошеек) с аппетитом съеден под пивасик («1715», «Белый лев» и безалкогольное «Черниговское» — внучка ограничилась винегретом, картохой в мундире и чаем). И всё: гимн не пели, хороводы не водили, колдовские ритуалы не сотворяли.

И только потом, в тиши квартиры, за клавиатурой своего компа, по давней строительной традиции, «без лишних слов и громкой фразы» состоялось подведение окончательных финансовых итогов сезона — попытка примирения дебита с кре́дитом.

Сразу должен заметить, что задача оказалась не такой уж лёгкой. Дело не в том, что забылось куда и сколько было потрачено (бухгалтерия велась довольно тщательно), а в желании отделить стены от крыши. Непонятно? Сейчас поясню.

Одна бригада монтировала фундамент дома (вкручивала сваи и заливала ростверк), стоимость этого этапа посчитана простым сложением затрат, поскольку концептуально и конструктивно сваи с ростверком составляют неразрывное целое.. С помощью того же арифметического действия посчитана стоимость первого этажа (кладка газоблоков, монтаж и заливка перемычек и армопояся), работы выполняла вторая бригада. В этом случае тоже наблюдается неразрывное логическое и конструкционное единство всех упомянутых компонентов.

Что касается третьей бригады, то она сооружала и каркас второго этажа (с междуэтажным перекрытием), и крышу (с чердачным перекрытием, стропильной системой, компонентами водоотвода, кровлей). При этом работы в обоих уровнях нередко выполнялись одновременно, поскольку конструкционное единство наблюдалось и в этом случае. А для чистоты и ясности представления уж очень хотелось разделить эти два этапа строительства (ну, хотя бы условно), то есть коробку второго этажа и крышу рассматривать по–отдельности (концептувально–логического единства этих двух завершающих ярусов дома мне обнаружить не удалось).

На помощь пришла высшая математика, то есть кроме сложения пришлось воспользоваться вычитанием и делением, кропотливо восстанавливая в памяти и по документам (а также по фотографиям) хронологию строительства и связанные с ним затраты. Вот результат:
  1. Общая стоимость каркаса второго этажа, включая нижнюю обвязку (лежни), верхнюю обвязку (мауэрлаты), междуэтажное и чердачное перекрытия, а также стойки внешних и центральной (несущей) стен составила 36,7 тыс. гривень. Из этой суммы чуть больше 51% было затрачено на оплату работ, около 4% на расходные материалы (топливо для генератора и безнопилы, газ для обогрева жилого сарая — «не май месяц») и транспортные расходы (главным образом, доставка материалов). Остальное — стоимость материалов (доска, брус, крепёж, гидро–, огне–, и биозащита). Если интересно, то общая стоимость пиломатериалов составила 35% от общей стоимости этажа.
  2. Крыша обошлась в 38 тыс. гривень. В эту стоимость входит стропильная система (стропила, коньковый прогон, коньковые стойки, распорки стропил), краевые элементы кровли (лобовые, чипцовые и капельные планки, конёк), верхний уровень системы водостока (жёлоб с воронками и кронштейнами), деревянный каркас фронтона, кровельное покрытие (гидробарьер, контробрешётка, обрешётка, ондура). Из указанной суммы тоже почти половину (49,4%) уплачено за работу, а вот на расходные материалы и транспорт — почти в два раза меньше, чем при строительстве второго этажа (2%). Всё остальное пришлось на стоимость материалов: самым дорогим оказался еврошифер (20% с небольшим от общей стоимости крыши), на втором месте — водосток и оформление края крыши (14,5%), на третьем — пиломатериалы (9%), ну, и дальше — всё остальное.


пятница, 9 ноября 2012 г.

Крыша: еврошифер

После шести дней, затраченных на монтаж гидроизоляции и минимального комплекта водоотвода, наступило время монтажа ондуры — завершающей фазы обустройства кровли.

Этот этап начался с установки фронтонной планки, известной также как чипцовый элемент. Чтобы окончательно разобраться со всеми сюрпризами конструкции кровли — лобовой и капельной планками, обрешёткой и контробрещёткой, я привожу эскиз устройства моей крыши.

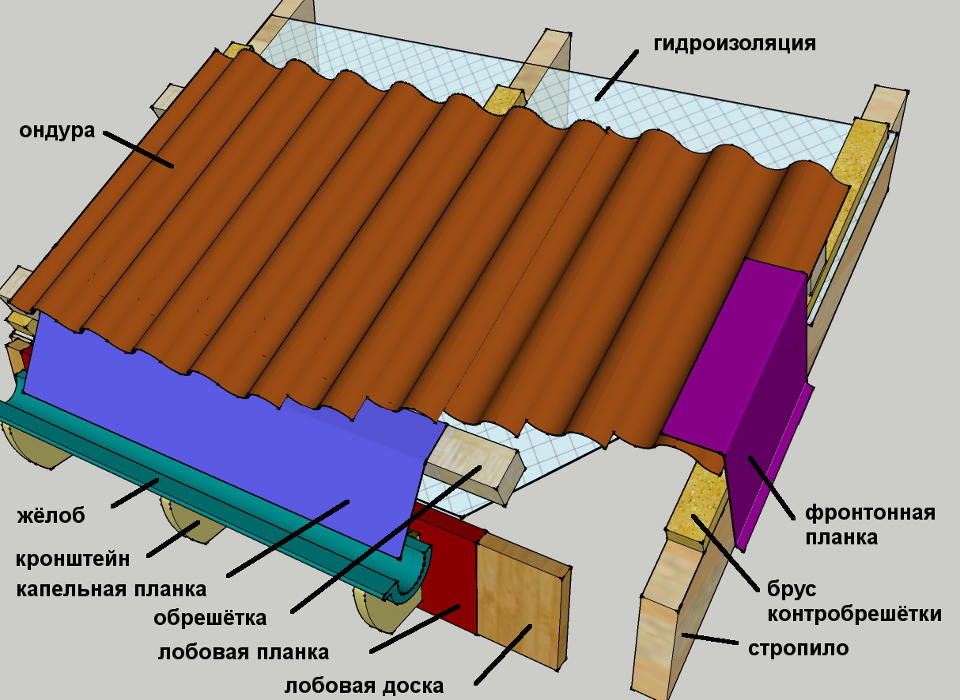

Вернее, справа предствалены два эскиза: на первом указаны названия всех компонентов, а отсутствие оных на второй картинке обусловлено, во–вторых, желанием постимулировать мыслительную деятельность читателя, а, во–первых, нежеланием тратить своё время на очевидные вещи (если честно, то ленью).

Однако, вернёмся к практике, то есть к монтажу чипца и всего остального. По логике монтажа следовало бы, в первую очередь, уложить ондуру, а затем уже устанавливать фронтонную планку. Но строители пошли по другому пути, руководствуясь, главным образом, нежеланием ползать по смонтированному кровельному материалу: ступенчатая обрешётка, наверняка, гораздо более надёжная опора для ног, чем гладкая поверхность еврошифера.

Читать дальше...
Впрочем, опасения оказались напрасными и шершавость ондуры оказалась вполне достаточной, чтобы по ней не соскальзывая разгуливать (правда, на четвереньках). Как бы там ни было, но монтаж кровли (после укладки гидроизоляции и обрешётки) продолжился установкой чипцовой планки: семь раз отмерено (фото внизу слева) и один раз установлено (фото внизу справа).


После установки чипцоных планок по всему фронтону началась укладка ондуры. На крайнем левом фото внизу — установлен первый лист еврошифера, на втором (в центре внизу) — шиферный крепёж (гвозди с кольцевыми насечками и пластмассовые подкладки с колпачком, закрывающим шляпку гвоздя), на крайнем правом — установка листов в разгаре.


Кстати, сравните эскизы, приведенные в начале статьи с практическим результатом. На фотографии справа изображён угол крыши дома со всеми запланированными элементами–компонентами: под водосточным жёлобом видна лобовая планка (ветровой кожух), в жёлоб спускается с крыши капельная планка, закрывая собой от осадков и любопытных взглядов обрешётку, контробрешётку и гидроизоляцию, на крайнем строиле (чипце) видна торцовая планка (иногда тоже называется ветровой планкой), всё это венчает кровельное покрытие — еврошифер (ондулин).

Похоже, теперь ни дождь, ни снег (даже с сильным ветром) моему дому не страшны. Довольно быстро была уложена ондура на одном из скатов крыши (нижние фото слева и по центру) и ещё через день (то есть, сегодня) — на втором скате, а также все недостающие фрагменты чипцовых планок и конька. Я подозреваю, что известная поговорка «конец — делу венец» звучала как «конёк — крыше венец». Вот, собственно, и всё (правое фото внизу).



понедельник, 5 ноября 2012 г.

Крыша: гидрозащита


Вообще–то под шифер и еврошифер можно и не укладывать гидроизоляцию: крыша «холодная», неутеплённая, а мембрана необходима больше для ограждения теплоизоляции крыши. Но я решил немного перестраховаться и дополнительно защитить чердак от конденсата, капающего с внутренней поверхности ондуры (места́ у нас ро́сные), а также пыли и мелкой летающей живности, которая может проникнуть под волны шифера.

Был соблазн использовать супердиффузионную мембрану, которая с одной стороны защищает от воды, а с обратной — почти свободно пропускает пар: именно такая плёнка используется при утеплении крыш, но она оказалась в несколько раз дороже, поэтому ограничился простой гидрозащитой — плёнкой с гордым названием «Гидрозащита» (без указания производителя). Впрочем, у ответственного и придирчивого бригадира, занимающегося монтажом кровли, анонимность продукта, на удивление, совершенно не обескуражила: оказалось, это нормальное явление в крышестроительном мире. Кстати, она тоже пропускает немного пара (раз в 100 хуже, чем супердиффузионная мембрана).

Читать дальше...
Когда я решительно и лихо взялся за проектирование крыши, всё казалось понятным и очевидным. Первые сюрпризы начались когда вместе с бригадиром строителей начал формировать заказ материалов. Строитель–практик, например, популярно и доходчиво объяснил необходимость лобовой планки. Потом, пришлось осваивать–перенимать и другие хитрости, но обо всём по–порядку.
Гидроизоляционная плёнка раскатывается по стропилам из рулона и крепится к ним при помощи степлера. На фото показана укладка второй полосы гидроизоляции: нижний край второго слоя на 10 см перекрывает верхнюю кромку предыдущей полосы — для этого на обеих кромках плёнки нанесены цветные полосы, чтобы не заморачиваться с разметкой.
Полоса гидроизоляции фиксируется на своём месте брусьями контробрешётки, которые прочно крепятся к стропилам при помощи гвоздей. Кроме надёжности крепления плёнки, контробрешётка выполняет ещё одну важную фугкцию — создаёт свободной пространство под кровельным материалом, обеспечивающее свободную циркуляцию воздуха.
На предыдущей фотографии видно, что брусья контробрешётки имеют различную длину. Это сделано для того, чтобы крепление гидроизоляционной плёнки в районе стыка полос было разнесено. По длине стропил брусья контробрешётки устанавливаются с зазором (как видно на фото слева). Все эти меры обеспечивают свободное движение воздуха не только по ширине, но и по длине крыши.
Поверх контробрешётки и перпендикулярно к ней устанавливаются брусья обрешётки, на которую в дальнейшем укладываются листы ондуры. Расстояние между брусьями обрешётки выбираются исходя из размера (длины) листа кровельного материала. На предыдущей фотографии видны торцы обрешётки.
В этом месте наступил следующий сюрприз из числа упомянутых в начале статьи. Оказалось, что при укладке листов еврошифера на обрешётку придётся делать существенный выступ края листа над краем крыши, а это чревато тем, что вода с крыши рискует не попасть в жёлоб. Если же этот свес сделать меньше, то стороннему наблюдателю откроется вся подноготная, точнее подобрешёточное. Кроме того, возникает реальная угроза, что осадки будут затекать под ондуру.

В общем, возникла необходимость установки капельной планки, которая одним краем крепится к крайнему брусу обрешётки, а другим краем спускается в водосточный жёлоб. На левой нижней фотографии крыша без капельной планки (иногда она называется ещё и дождевой), а на правой — с планкой.


Если подробнее, то слева внизу изображена капельная планка перед установкой (на вставке показан кромка планки укрупнённо), а на двух остальных фотографиях — установленная планка с противоположных ракурсов.


Вот, собственно, и всё на данном историческом этапе (имеется ввиду укладка гидроизоляция), и конечный результат этого этапа можно рассмотреть на первой фотографии этой статьи (в самом верхнем правом углу). Впереди — укладка еврошифера (ондуры) и новые сюрпризы.


четверг, 1 ноября 2012 г.

Крыша: лобовые планки


Переменчива осенняя погода, особенно по мере приближения к зиме. Уже в самом начале ноября эта переменчивость таки да, ощущается: только пару дней тому назад было холодно и слякотно, а вчера уже прохладно и солнечно. Правда, длилось это недолго и стало снова холодно, ветренно, хотя и не слякотно. Похоже, солнечное утро было рекламной акцией небесной канцелярии — промоушн, как сейчас говорят.

Мои строители не испытывают никаких иллюзий по поводу солнечных и безоблачных дней в последний месяц осени, поэтому срочно переключились на монтаж кровли: достраивать каркас чердака лучше под крышей, если (вернее, когда) дожди возвратятся.

Кроме того, кто же устоит против соблазна поиграться с новыми игрушками: накануне вечером, 30 октября, были завезены все необходимые «снасти» для монтажа кровли и водосточной системы.

Читать дальше...
В набор материалов для обустройства кровли вошли:
  • ондура (еврошифер, но производства США — вот такая петрушка) — 70 листов;
  • шиферные гвозди — 2300 шт;
  • гидробарьер (армированная плёнка плотностью 100 г/м²) — 150 м² (2 рулона 1,5×50 м);
  • конёк (2 м) — 7 шт.;
  • лобовая доска (25×100×4500) — 24 шт.;
  • лобовая планка (200×40×2000) — 13 шт.;
  • торцовая планка (280×90×2000) — 12 шт.;
  • капельная планка (200×60×2000) — 13 шт.;
  • саморезы для профнастила (35 мм) — 370 шт.;
  • жёлоб водостока Bryza ПВХ (∅125×3000) — 8 шт.;
  • муфта жёлоба (∅125) — 6 шт.;
  • сливная воронка жёлоба (∅125/90) — 4 шт.;
  • заглушка жёлоба левая (∅125) — 2 шт.;
  • заглушка жёлоба правая (∅125) — 2 шт.;
  • кронштейны для жёлоба (∅125) — 50 шт.;
  • труба водсливная Bryza ПВХ (∅90×3000) — 10 шт.;
  • колено водосливной трубы (∅90×45°) — 12 шт.;
  • соединительная муфта водосливной трубы (∅90) — 4 шт.;
  • хомут для крепления водосливной трубы (∅90) — 24 шт.;
  • держатель хомута водосливной трубы (∅8×120) — 12 шт.

Подробнее о некоторых материалах и изделиях, перечисленных в списке — в этой и других статьях цикла «Крыша».

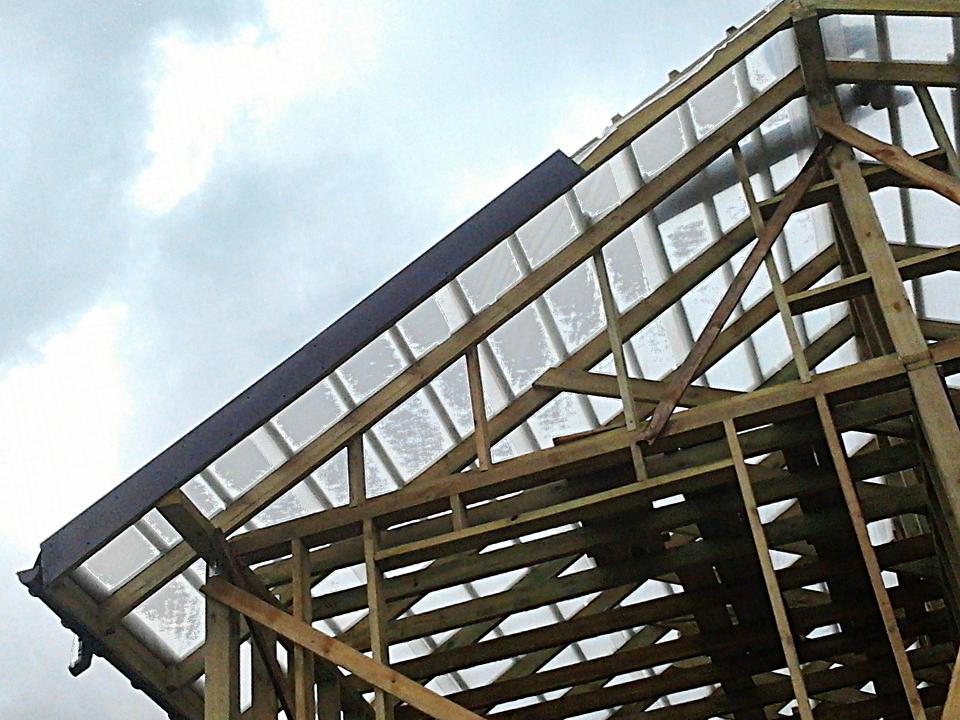

Сначала по наружной кромке вертикально обрезанных стропил началась установка лобовой доски (иногда её называют ветровой доской). Конструктивно ветровая доска (планка) состоит из двух, 25×100 мм каждая. На фото изображен начальный этап установки: сначала выставлена верхняя полоса из досок, а затем — нижняя.
Так выглядит лобовая доска в сборе (крупным планом).
Вид на лобовую доску с противоположного ракурса (изнутри): свежепропитанные средствами огнебиозащиты лобовые доски имеют более яркую окраску.

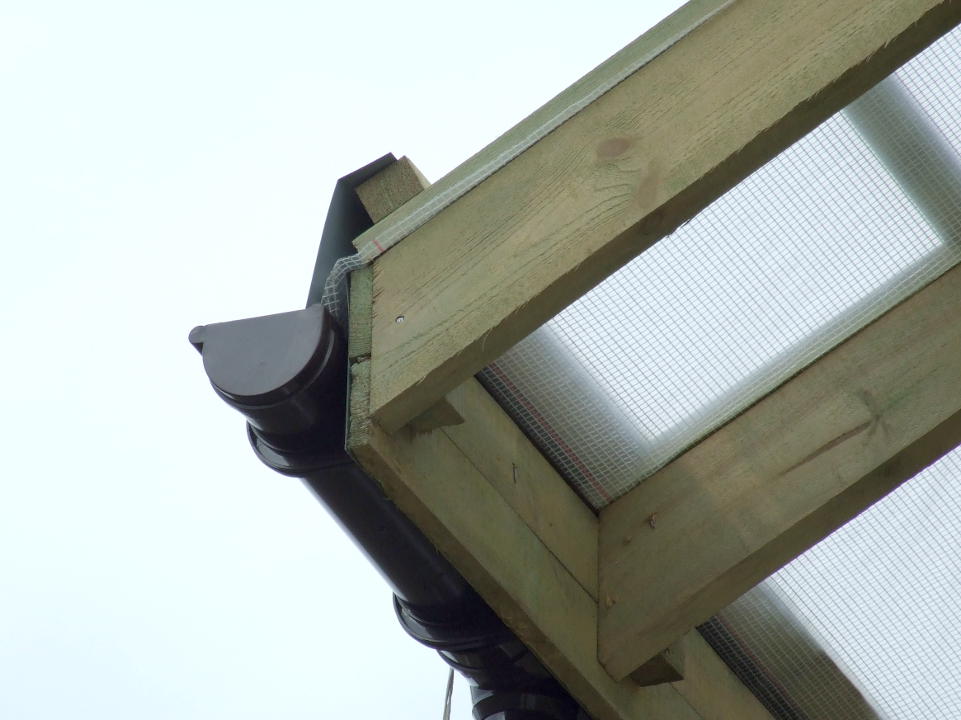

Схема водосточной системы подразумевает крепление жёлоба непосредственно на лобовую доску и, соответственно, определённую (возможно существенную) нагрузку при обильных осадках. Поскольку лобовая доска крепится к торцу стропила, то особо полагаться на надёжность этого соединения было бы неосмотрительно — держащая сила забитого в торец бруса гвоздя или вкрученного шурупа в несколько раз меньше вкрученного–вбитого в пласть пиломатериала. Для укрепления соединения и упрочнения всей конструкции используются дополнительные бруски в местах примыкания лобовой доски к стропилу (на фото: вид внутренней поверхности лобовой доски с монтажными брусками).
Лобовая доска надёжно установлена.
Беда лобовых досок — недолговечность: тяжёлая жизнь древесины в условиях практически постоянной повышенной влажности никак не способствует длительному счастливому существованию. Пластмассовые накладки мало помогают решению проблемы — синтетическому материалу присуще старение, которое выливается в образование трещин, через которые к доске проникает вода с уже известным результатом. Поэтому остаётся единственно разумное решение: оцинкованная металлическая планка (именно такая, только окрашенная под цвет еврошифера и представлена на фотографии).
Так защитный металлический кожух устанавливается на лобовую доску. Отогнутый фланец планки закрывает древесину сверху, а открытыми остаются внутренняя и нижняя грани доски: на них осадки никак не смогут попасть, поэтому они не нуждаются в защитном покрытии.
Смонтированная накладная металлическая накладка крупным планом: пластина установлена на место и предварительно закреплена на своём месте (наживлена).
Следующий этап (после окончания установки планок) — монтаж кронштейнов крепления водосточного жёлоба. Крайние держатели, в местах планируемого размещения сливных воронок, устанавливаются по самому нижнему краю лобовой доски.
По середине длины лобовой планки устанавливается второй маяковый кронштейн на 6 мм выше крайнего кронштейна. Арифметика простая: длина крыши (и, соответственно лобовой планки) составляет 12 м, значит середина находится на расстоянии 6 м (600 мм) от края, то есть разница в высотах срединного и крайнего кронштейнов составляет 1%. Такой уклон (обозначен бечёвкой, натянутой между опорами) гарантирует, что стекающая с крыши дождевая или талая вода с размеренным негромким журчанием будет неспешно двигаться по жёлобу к сливной воронке у края ската крыши, а затем неистово обрушиваться в водосточную трубу.
К ожидаемому неудовольствию читателей, но к моей радости, окончательно смонтированные лобовая планка и водосточная система практически неразличимы на фотографии в самом начале статьи — уж очень хорошо совпали цвета! Впрочем, если присмотреться…


среда, 31 октября 2012 г.

Терем: верхушка дома

Ах, светлые дали мы вряд ли видали
И вспомним едва ли, чем привлекал нас чердак!

Вот и А.Градский в процитированной песне тоже вспоминает про невыразимую тягу к чердачному пространству, которое детское воображение населяет тайнами и загадками. Может мою внучку (а также других предполагаемых представителей внучастого поколения) чердак дома тоже будет притягивать какой–то неизвестностью и сказочностью, но для меня всё предельно прозаично и прагматично: вырос я давно из подобной лабуды. Поэтому чердак просто является последним, завершающим элементом дома (в вертикальном измерении) и неразрывно связан с крышей — традиционным символом всего дома. То есть сказочно—символический наворот, так или иначе, в самом верхнем компоненте всё–таки присутствует.

Чердак начинается с чердачного перекрытия, точнее — с балок этого перекрытия. Процесс монтажа деревянного каркаса дома последователен и планомерен, если осуществляется одним исполнителем, а когда в работу задействованы три пары умелых рук, то некоторые этапы могут начинаться до окончания предыдущих.

Читать дальше...

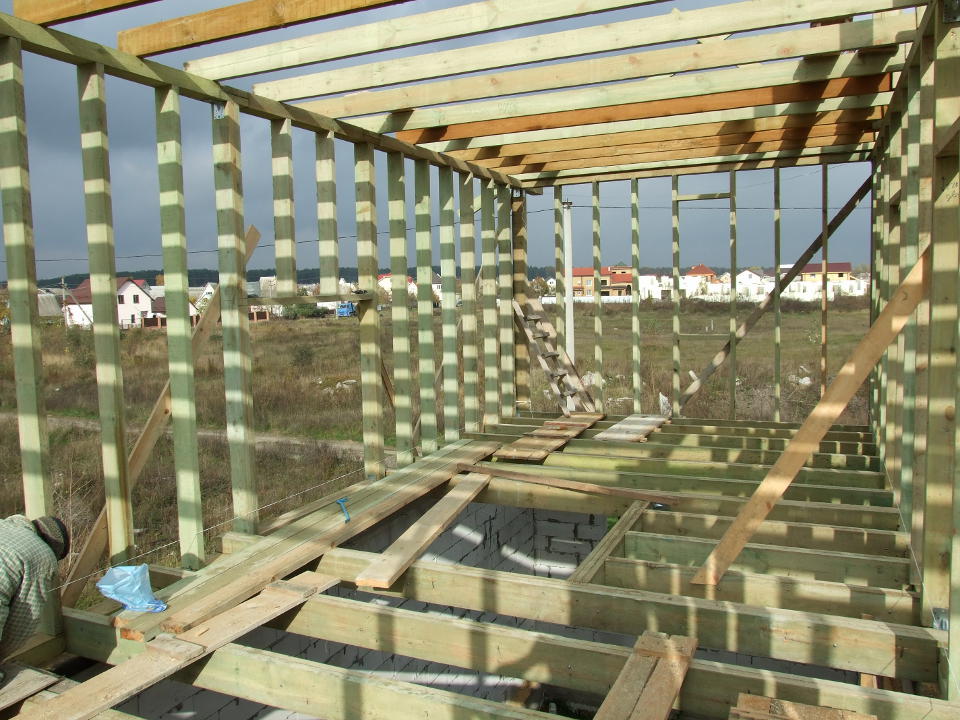

Именно такая история приключилась и с чердаком: ещё не закончилось закрепление каркаса стен второго этажа (в степи раздавался молоток плотника — почти по Некрасову!), а часть бригады уже уложила балки чердачного перекрытия (фото внизу слева). Ещё не закончился монтаж балок чердачного перекрытия, а часть бригады уже начала установку стоек, конькового прогона и первой пары стропил (фото внизу в центре). Только–только закрепили балки чердачного перекрытия, а все стропила уже расставлены по своим местам (фото внизу справа).


Крайние и предпоследние (предкрайние) стропила с обеих фронтонов крыши соединяются между собой встык (из эстетических соображений: они будут видны снаружи), как изображено на левой фотографии внизу — место стыка стропил укреплено деревянной накладкой треугольной формы (такой, какая изображена на средней фотографии внизу), а остальные стропила — внахлёст (правая фотография внизу).


Для усиления надёжности крепления стропил в них сделаны вырезы в местах опирания и на мауэрлат (фото слева внизу), и на коньковый прогон (правое фото внизу).


Всё для той же надёжности, стропила крепятся к мауэрлату (верхней обвязке каркаса) и коньковому прогону не только при помощи гвоздей, но и уголков 2,5×40×120 мм на саморезах. Уголки выглядят так, как показано на левом фото внизу, а пример установки уголка можно рассмотреть на фото внизу справа.


Кардинально испортившаяся погода (температура понизилась до +3…+5° и с неба сыпется что–то мокрое, подозрительное на дождь со снегом) прогнозируемо снизила темпы строительства, но не убила решимость возвести крышу в текущем, практически завершившемся, сезоне. Впрочем, по каркасной части оставалось не так уж и много — установить распорки–подпорки стропил. На фото слева внизу: горизонтальные брусья — балки чердачного перекрытия, брусья направленные из верхнего левого угла в нижний правый — стропила, остальные — распорки (если всё–таки не получилось разобраться в хитросплетении брусьев, обратитесь к проекту). На фотографии справа видны уже установленные в левом чердачном пространстве упомянутые распорки.


На этом, пожалуй, можно и закончить репортаж о монтаже каркаса: его завершение в недалёком будущем, после установки гидроизоляции кровли. Поэтому, самое время перейти к следующему циклу статей — про крышу.
