Трёхуровневый пол, уровень второй

Формирование второго уровня пола не принесло ничего нового ни по сравнению с монтажом первого уровня, ни по сравнению с сооружению цокольного перекрытия в западной половине дома: как и на первом уровне (вернее под первым уровнем) пришлось прокладывать стальную трубу для электрокабеля (см. врезку А на фото справа), а как в западной половине нужно было подкладывать обрезки досок под опорные части лаг (врезка Б), только в этом случае подкладки однослойные (двухслойные появятся на третьем уровне).

В конечном итоге, доска чернового пола может удобно и беспроблемно расположиться на крае доски того же чернового пола, но первого уровня (см. врезку В). Дальше — укладка настила черновых полов первого и второго уровня (тоже, кстати, простая и скучная работа).

Однако, не всё оказалось настолько просто: в самый неподходящий момент (хотя вряд ли любой другой момент был бы подходящим) закончились доски. То есть, на лаги для третьего уровня ещё хватит, а вот на настил второго и третьего уровней — нет: хорошо, хоть на первый уровень худо–бедно хватило (см. фото слева).

Обещали через три–четыре дня подвезти четыре с половиной кубометра доски 40×200 мм, которых должно хватить на черновой пол и для цокольного, и для междуэтажного перекрытий? после чего работа снова закипит с неимоверным энтузиазмом. Правда, существует некоторое опасение по поводу использованию свежепила для чернового пола, но, думаю, ничего страшного моему цокольному перекрытию не грозит: доски настила со временем высохнут, а лаги смонтированы из сухих досок изначально.

Трёхуровневый пол, уровень первый

Преодолённые недавно особенности подполья восточной половины дома, — герметизация выходов из грунта водовода и пучка кабелей и прохода под ростверком канализационного патрубка, — оказались «заразительными» и каким–то фантастическим образом перешли в новые особенности, но уже связанные с формированием чернового пола и совершенно не связанные с «подпольными» особенностями.

Одной из таких новых особенностей является запланированный монтаж тёплого пола в санузле и прихожей (на эскизе справа — зона между лагами Б и В), то есть, черновой пол на отведённой под эти помещения площади должен быть чуть ниже, чем в остальной части цокольного перекрытия (имеется ввиду тот, что расположен дальше за балкой В на том же эскизе, а также во всей западной половине дома).

Читать дальше...

Поскольку на данный момент проекта отопления моего домостроения не существует, то толщину будущего тёплого пола приходится выбирать наобум: думаю, что в 40 мм можно будет уложиться. Вот так и появилась первая «ступенька» — черновой пол в зоне санузла и прихожей имеет уровень на четыре сантиметра (толщина доски чернового пола) ниже, чем во всём остальном перекрытии.

Что же касается второй «ступени», то особой необходимости в ней не было, но сыграла субъективное, можно сказать, волюнтаристское побуждение сделать черновой пол в ПЭЖ БЧ–5 ещё на одну доску ниже. Дело в том, что давным давно я решил делать скрытую прокладку труб в санузле не внутри стены, а за стеной, в смежном вспомогательном помещении.

На всё том же эскизе зона между лагами А и Б отведена под техническое помещение: часто его называют топочной или котельной, но у меня там будет не только котёл и бойлер, но и гидроаккумулятор, водяные фильтры, электрические щиты, разводка канализации и вентиляции, управляющий блок сигнализации.

Наиболее точное и полное название для подобного помещения придумали, на мой взгляд, моряки: системы обеспечения корабля управляются из поста энергетики и живучести (сокращённо ПЭЖ), находящегося в ведении электромеханической боевой части (сокращённо БЧ–5). На самом деле, у этого поста гораздо, гораздо больше функций и возможностей, но ведь и мой дом не в морях–окиянах дрейфует, а непоколебимо зафиксирован на твёрдой земле (по крайней мере, цунами ему не угрожают). Тем не менее, я свой пункт управления теплом, водой, электричеством, сигнализацией, вентиляцией и канализацией тоже называю ПЭЖем, слегка ностальгируя по своей корабельной молодости.

Что касается конструкции лаг, то она была определена ещё пять лет тому назад на основе убедительных расчётов и здравого смысла и с успехом применялась при монтаже перекрытия в западной половине дома: каждая лага составляется из двух вертикально ориентированных досок сечением 40×200 мм, символически скреплённых между собой, а в месте предстоящей установки внутренней стены — тройная балка, то есть, собранная из трёх досок 40×200 мм.

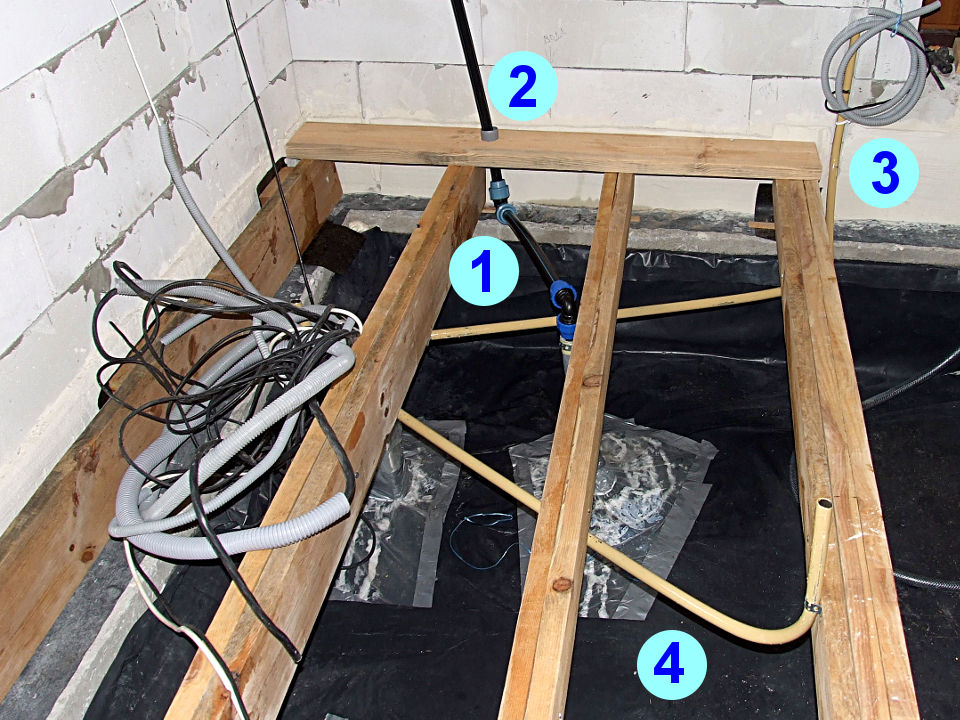

Установку лаг начал с самого нижнего яруса, того, над которым будет находиться ПЭЖ. Здесь балки укладываются непосредственно на ростверк (см. фото внизу слева) с минимальными подрезками и подкладками для того, чтобы верхние кромки лаг находились в одной плоскости. В общем, ничего сложного: все предусмотренные для этого участка балки установлены (четыре штуки). Затем заготовлены (см. центральное фото внизу) и установлены на места (см. правое фото внизу) водопроводная труба (цифрой 1 обозначен отвод, цифрой 2 — вывод над полом), металлические трубы для прокладки электрокабелей (цифра 3 — внешнее освещение, 4 — для розеток в санузле).

Не скрою, постоянно возникает желание ограничиться прокладкой электрокабеля в гофре, но каждый раз убеждаю себя, что ПУЭ, так же как и воинские уставы, написаны кровью, в лучшем случае — кровавыми слезами: деревянные конструкции бодро и энергично сгорают от короткого замыкания в электропроводке, если примыкающие к ним кабеля не «защищены несгораемым материалом со всех сторон», то есть, не проложены в сплошной металлической трубе.

В общем, решительно отрезаю требуемый отрезок тонкостенной трубы ∅25 мм, тщательно зачищаю наружную поверхность от ржавчины и загрязнений (болгарка + круговая проволочная щётка), придаю в нужных местах нужны изгибы при помощи старого доброго трубогиба, дважды прокрашиваю готовое изделие (грунтовки под рукой не оказалось, пришлось использовать эмаль ПФ–115 бежевого цвета) и закрепляю трубу на нижних кромках лаг при помощи перфорированной монтажной ленты (см. фото слева).

Осталось настелить доски чернового пола, — рутинная, малопривлекательная и простая работа, — и можно переходить к формированию второго уровня.

Записки подпольщика: последний штрих (в смысле обустройства вытяжной вентиляции)

Одновременно с началом монтажа перекрытия в восточной половине дома (установлены первые четыре лаги под будущим хозяйственным помещением), появилась возможность выполнить завершающую операцию по оборудованию подполья — установить закладной патрубок для вытяжной естественной вентиляции.

Напомню, что после долгих колебаний и сомнений четыре года тому назад мной был принят курс на создание кондиционируемого подполья, в отличие от традиционного вентилируемого: подполье не сообщается с внешней атмосферой (продухи отсутствуют), но циркуляция воздуха под цокольным перекрытием обеспечивается поступлениями из расположенных выше помещений.

Читать дальше...

Термин «кондиционируемое» взят непосредственно из американских строительных рекомендаций–норм, несмотря на то, что у меня никакого кондиционера нет и установка его не предвидится даже в страшном сне. Тем не менее, воздух в подполье должен неспешно заменяться, и обеспечить такой воздухообмен проще всего путём вывода вентиляционной трубы от гидрозащитной плёнки, уложенной по стяжке, на крышу.

При обустройстве подполья в западной половине дома были предусмотрены перепускные трубы в количестве четырёх штук, которые позволяют двум частям подполья (западной и восточной) сообщаться между собой, то есть, обеспечивают свободную циркуляцию воздуха под перекрытием.

Вентиляционные трубы показались мне неоправданно большими (минимальный диаметр равен 100 миллиметрам): циркуляция воздуха в подполье должна быть медленной, а труба ∅100 мм может создать слишком интенсивный поток, граничащий со сквозняком. Поэтому решил ограничиться пластиковой канализационной трубой ∅50 мм. Нижний край трубы максимально приблизил к самой нижней плоскости и закрепил при помощи перфорированной монтажной ленты на прижимной планке, которая фиксирует выстилающую подполье плёнку.

С учётом того, что плёнка свободно лежит на цементно–песчаной стяжке (не приклеена к основанию), не исключена вероятность, что при сильной тяге эта плёнка может подняться током воздуха и прижаться к нижнему отверстию патрубка, перекрывая отток воздуха. Чтобы избежать подобной неприятности установил ограничитель для плёнки: прикрепил дубовую дощечку, которая не даст плёнке возможность подняться до среза патрубка.

Записки подпольщика: второе возвращение на восток

После монтажа закладной трубы наружной канализации исчезли все препятствия для завершения гидроизоляции подполья в восточной половине дома и прерванная работа продолжилась ударными темпами.

Запасся двусторонним скотчем, силиконовым герметиком, монтажной пеной, акриловыми клеем–герметиком, водонепроницаемой армированной лентой и ринулся на борьбу с влажностью под цокольным перекрытием: осталось загерметизировать проход закладной трубы, склеить между собой две полосы гидрозащитной плёнки, уложить силиконовый герметик по линии примыкания плёнки к ростверку.

Читать дальше...

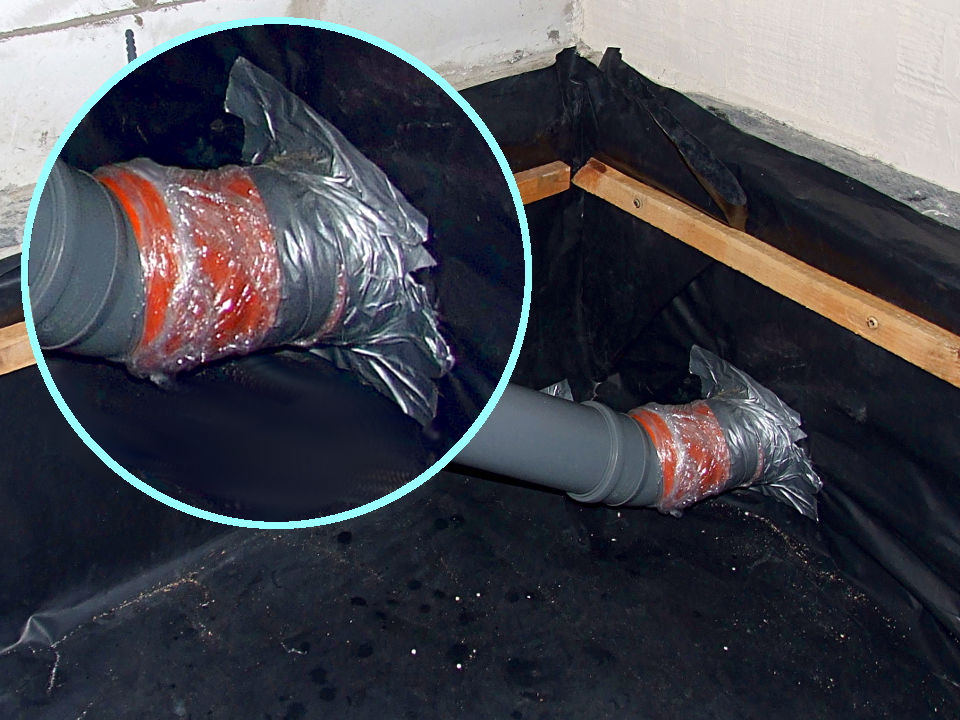

Никаких особых хитростей и изощрений «упаковка» закладной канализационной трубы не потребовала: на металлический отбойный щит вокруг отверстия нанесен акриловый монтажный клей\–герметик (см. верхнее фото слева) и к нему плотно прижата (с необходимым натяжением) гидрозащитная плёнка, выстилающая всё подполье (ну, или только его восточную половину в данном случае).

Затем на торчащий из–под ростверка патрубок намотана в несколько слоёв стретч–плёнка и сформирована такая же «юбка», как и вокруг кожуха для кабелей и водопроводного ввода. После чего, все стыки тщательно проклеены монтажной водонепроницаемой лентой (см. нижнее фото слева).

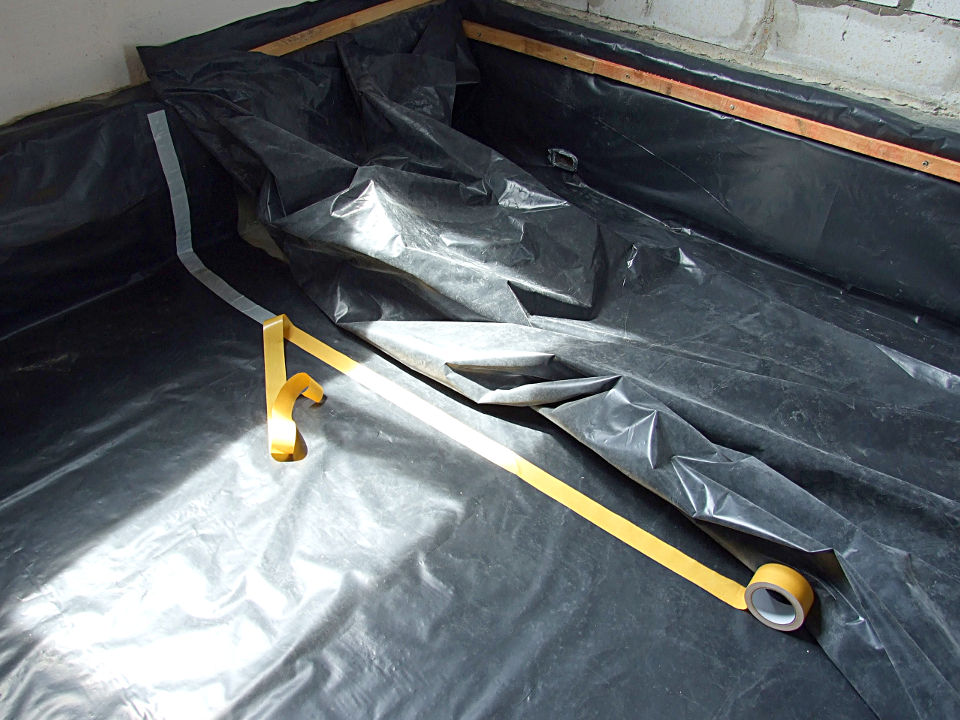

Склеивание полотен гидроизоляционной плёнки технически ничем не отличалось от того, чем приходилось заниматься в подполье западной половины дома два года тому назад, хотя ворочать двумя большими полосами гидроизоляции оказалось труднее, чем тремя меньшими. В общем, сначала проклеил двусторонним скотчем свободный край нижнего полотна и прижал к нему верхнее полотно (см. фото внизу слева), после чего нанёс акриловый монтажный клей (см. центральное фото внизу) и накрыл его свободным краем верхнего полотна, и, наконец, ещё раз склеил полотна двусторонним скотчем, но уже вдоль свободного края покрывающего полотна (см. правое фото внизу).

И вот я добрался до финального «аккорда»: герметизация линии прилегания гидрозащитной плёнки к ростерку, вдоль верхней кромки прижимной деревянной планки. Поскольку и планки мне попадаются кривые (всё равно подполье будет навсегда скрыто от постороннего глаза), и строители ростверка не слишком заботились о ровности поверхностей, то в благородном деле защиты дома от влаги, испаряющейся от поверхности расположенного под зданием грунта, использованы и монтажная пена (для больших щелей), и силиконовый герметик (см. фото справа).

Операция «Аква пура»: закладка канализации

Завершение работ по формированию подполья восточной половины дома натолкнулись на необходимость установки закладной детали для вывода канализации: необходимо установить метровый отрезок трубы в правильное положение, надёжно его зафиксировать и после этого не менее надёжно гидроизолировать место прохода трубы через ограждающие конструкции.

Другими словами, нужно проложить трубу из пункта А (см. фото справа), что в пенопластовой «подушке» под ростверком дома, до пункта Б (см. то же фото) — входного отверстия септика, чтобы она (труба) являла собой прямую линию без изгибов и изломов.

Читать дальше...

Задача, вроде бы простая и незатейливая, но со времени бурения отверстия для входа трубы в железобетонный цилиндр, меня не покидают подспудные сомнения в точности произведенных почти три года назад манипуляций. Богатый жизненный опыт, как оказалось, не дал сбоя и в этот раз — опасения подтвердились: отверстие в септике было вырезано перпендикулярно к стенке, а трубе нужно идти под наклоном в двух плоскостях, то есть, труба «смотрит» не туда, куда следует и этот взгляд не вселяет удовлетворения.

В общем, пришлось довольно интенсивно поработать болгаркой над железобетонным изделием, радуясь его прочности (хорошие кольца мне достались) и проклиная ту же самую прочность (абразивный диск плохо справлялся с крепким материалом).

Тем не менее, удалось собрать нитку трубопровода и, в первом приближении, придать ему правильное положение (см. фото слева), хотя до идеала ещё далековато: окончательная доводка отложена на время и будет непременно произведена, чтобы трубы лежали без перекосов и натяжек.

Наконец, закладной трубе придана правильная ориентация (имеется ввиду ориентация в пространстве, а вы о чём подумали?) и теперь она «стреляет» точнюсенько во входное отверстие септика. Глядя на трубу со стороны подполья (см. фото справа) даже совершенно невооружённым, то есть, пацифистским взглядом видно, что изначально отверстие для её прохода оказалось слишком большим: математические расчёты — великая сила, но иногда их результаты начисто перечёркиваются суровыми реалиями жизни с разными припусками–допусками.

Короче, дырки нужно заделывать, чтобы ни студёный зимний ветер, ни тянущаяся к теплу живность (жучки–паучки), ни сырость не имели ни малейшего шанса проникнуть в мой дом под ростверком.

И это вы ещё не видели как мне пришлось снаружи разворотить пенопласт, на котором почивает мой ростверк! Не видели, так посмотрите — вот вам фото слева.

Хотя, удручающую картину с огромной дырой, превышающей по горизонтали два диаметра трубы, я решил не публиковать, щадя тонкую и ранимую натуру моего читателя, но обладающий (а также обладающая) воображением может эту картину себе представить, взглянув на примыкающий к трубе участок: пришлось туда вбухать чуть не половину баллона монтажной пены.

Такая же судьба постигла и внутреннюю оконечность закладной трубы (см. фото справа) — задул пеной всё, куда смогла дотянуться трубочка баллона. А вокруг выреза в металлическом отбойнике ещё нанёс полосу акрилового клея–герметика для фиксации гидрозащитной плёнки (она на фото чёрного цвета), но это уже другая история.

Монтажная пена застыла довольно быстро и решительно удерживает закладную трубу в пенопластовом подростверковом плену, но моя душа возжаждала дополнительной фиксации, поэтому решил сделать следующий шаг — смонтировать небольшой участок канализациооного стояка до уровня пола, другими словами, не выходя из подполья. Ограничился тремя коленами по 30° и полуметровой трубой для внутренней канализации.

Желательно было бы закрепить всю получившуюся «икебану» при помощи специально предназначенного для этого хомута, тем более, что таковой имеется в наличии (см. врезку на фото слева), но стержень его оказался коротковат — мешает деревянная планка, прижимающая гидрозащитную плёнку к ростверку. Поэтому решил крепить непосредственно к этой планке при помощи перфорированной монтажной ленты

А все наружные канализационные трубы я пока снял и спрятал — научен горьким «заборным» опытом: это если помочь нужно, то никого не найдёшь, а если есть возможность что–нибудь стырить, так куда и лень девается.

Записки подпольщика: первое возвращение на восток

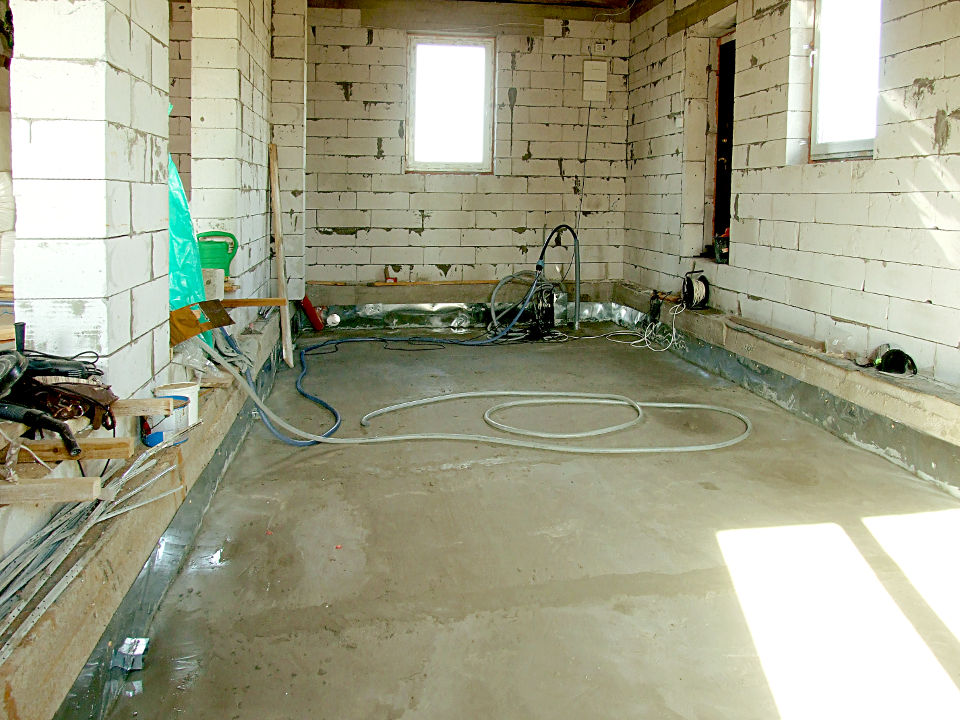

Наконец, дошла очередь до подполья восточной части дома — настало время уложить гидроизоляцию по стяжке, затем устанавливать балки–лаги и монтировать черновой пол. А пока, окинув взором всё, на чём я остановился в сентябре прошлого года (см. прошлогоднее фото справа), сконцентрировал более пристальный взгляд на самые проблемные участки участки: вводы из–под стяжки трубы и кабелей, вывод канализационной трубы под ростверком.

Однако, не только этим отличается гидроизоляция (точнее, наверное, будет термин «пароизоляция») восточной половины от западной — за прошедшие полтора года кое–что переосмыслено и изменено.

Читать дальше...

Прежде всего, предпринял попытку решительной борьбы со щелями в металлических отбойниках — по крайней мере, устранить наиболее крупные из них (продолжает сказываться косорукость строителей, соорудивших мне кривой ростверк). В общем, где смог, там заполнил щели монтажной пеной (см. фото слева).

Эффективность принятых мер, честно говоря, вызывает серьёзные сомнения, хотя крупной живности, — а ведь именно для защиты от всевозможных зверюшек и были затеяны вертикальные щиты по внутреннему периметру ростверка, — теперь будет непросто проникнуть в моё домовладение через подполье.

Второе новшество — укладка плёнки в две полосы (см. фото внизу), вместо долгих и трудоёмких «шаманских плясок» с тремя полосами в позапрошлом году (ну, не могу я объяснить почему в западной половины дома я делил плёнку на три части: прямо наваждение какое–то, замешанное на извращённом колдовстве). Кроме того, в этот раз мне досталась чёрная непрозрачная плёнка (в западной половине уложена бесцветная прозрачная): причина выбора именно такого материала заключается только в цене.

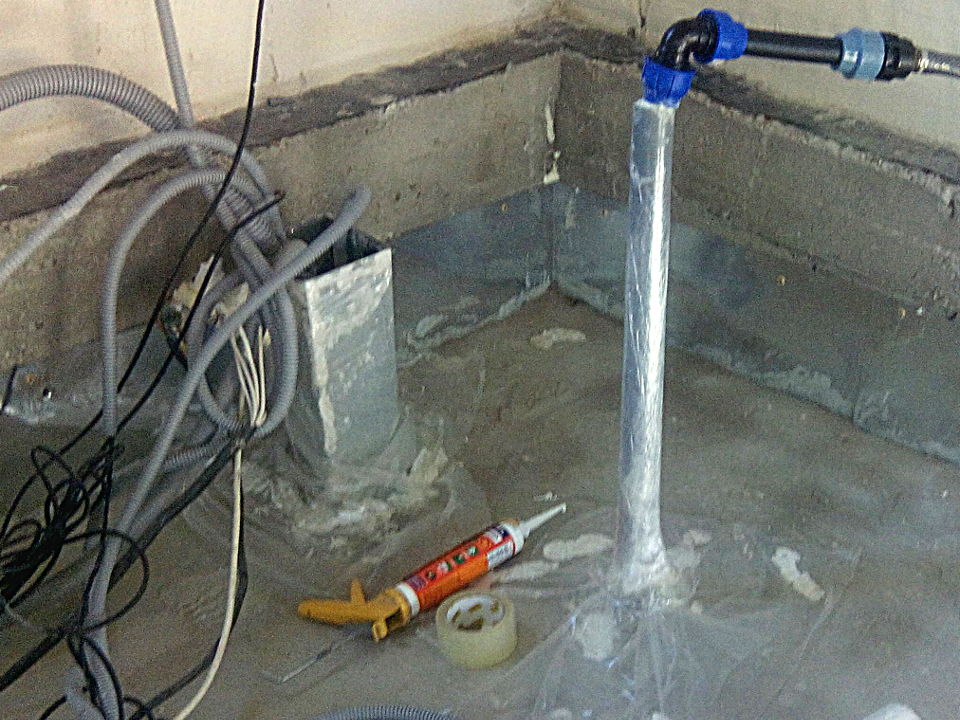

Локальная гидроизоляция вводов водопроводной трубы и пучка электрокабелей осуществлялась по такой схеме: сначала вертикальный элемент (труба и короб) тщательно оборачивался плотной плёнкой (пришлось распотрошить мешок из–под эковаты), которая фиксировалась скотчем, а неиспользованная часть плёнки укладывалась по периметру в виде своеобразной «юбки» (см. фото внизу слева). Затем на «юбку» наносился акриловый монтажный клей и укладывалось основной полотно гидроизоляционной плёнки (см. центральное фото внизу), после чего примыкающая к вертикальному элементу часть основного полотна закреплялась водонепроницаемой монтажной лентой (см. фото внизу справа).

И, наконец, сверху накладывалась «заплатка» из той же прозрачной плотной плёнки с нанесением всё того же монтажного клея и укреплением нашлёпки всё той же армированной лентой по периметру (см. фото справа).

Очень надеюсь, что созданный мной трёхслойный «пирог» из плёнки, — обмотка с «юбкой», затем основное полотно, а затем «заплатка», — справится с возложенной на него задачей и решительно пресечёт попытки грунтовой влаги проникнуть в подполье моего дома (а под плёнкой пусть хоть волны бушуют в неистовом прибое).

Такое же «счастье» привалило и коробу, сформированному вокруг пучка кабелей, выходящих из–под стяжки (см. фото слева): хоть процесс формирования локального гидроизоляционного «пирога» и не отображён поэтапно, тем не менее, есть в нём и «юбка», и водонепроницаемая армированная лента, и монтажный клей, ну а финальная заплатка — на виду. Кстати, на виду и полоса монтажной ленты, герметизирующая разрез основного полотна: иначе никак не получалось завести полотно вокруг трубы и короба.

Осталось оформить проход канализационного патрубка под ростверком (в сторону септика) и можно завершать гидроизоляцию подполья снизу: проклеить двусторонним скотчем основные полосы плёнки, нанести силиконовый герметик в местах прилегания плёнки к ростверку, но установка патрубка потребовала дополнительных усилий и связаны они были с септиком. Но об этом — в следующей статье.
